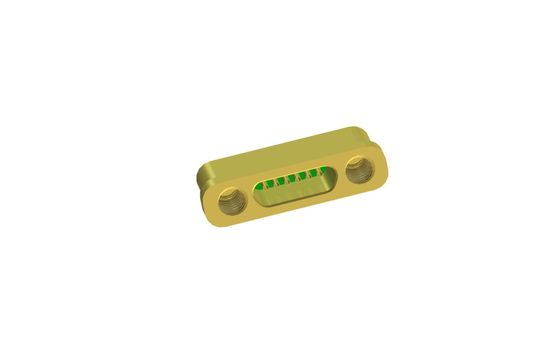

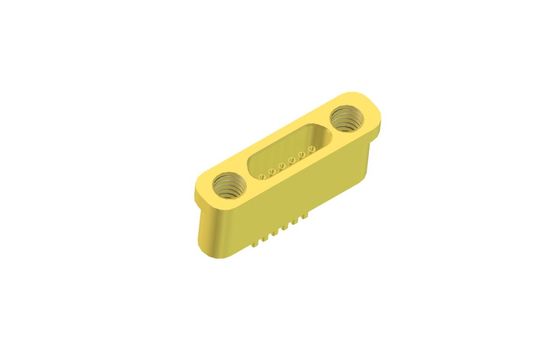

6ピンDCハーメチックシール電気コネクタ ボンディングサーフェス JMC-1284Z2-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | ピン: | 6ピン |
|---|---|---|---|
| ピン材料: | Kovar 4J29 | ガラス材質: | 7052,7070、DM308 |
| エルメシティ: | <1.01325 x 10e-08 std.cc/s | 証明書: | ROHS ISO-9001-2015 |
| パッケージ: | マルチピンヘッダ | 差し迫り: | 直流 |
| ブランド名: | ELT(Elite) | ODM: | 要件に応じてカスタマイズできます |
| ハイライト: | 6ピンハーメチックシールコネクタ,DCガラスメタルシールコネクタ,JMC-1284Z2-JH ボンディングサーフェスコネクタ |
||

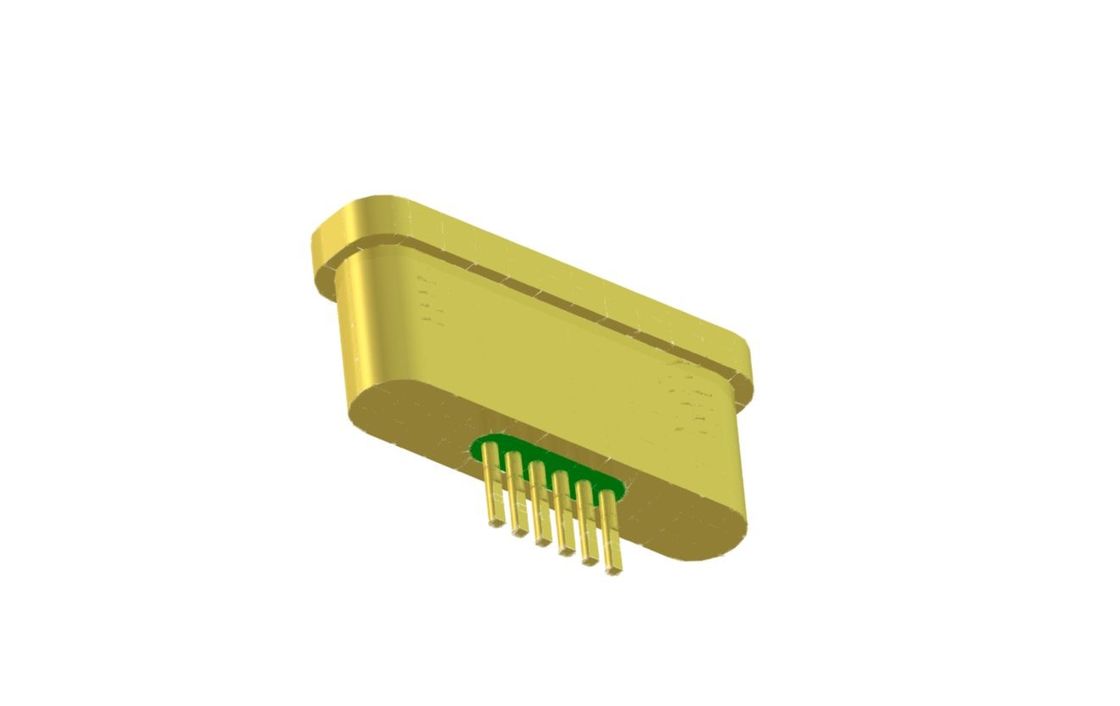

6ピンハーメチックマルチピンヘッダー DCフィードスルー（ボンディング面付き）
仕様 JMC-1284Z2-JH:
| 製品名 | ハーメチックマルチピンヘッダー |
| インピーダンス | DC |
| タイプ | 6ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7052または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | / |
| VSWR | / |
| 耐電圧 | ≥100V |
|
気密性 漏れ率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥1000MΩ |
| 動作温度 | -55℃～+125℃ |
はじめに
ハーメチックガラス-金属シール RF/DCフィードスルー /マルチピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電源信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率および低誘電損失のガラスを絶縁および支持材料として使用します。ハウジングと導体は コバール合金で、高温で焼結され、表面は金メッキされています。センターコンダクターは、金線ボンディング、はんだ付け、嵌合など、さまざまな終端スタイルを備えています。ガラス絶縁体は小型、軽量、気密性、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
特徴:
-小型
-軽量
-気密性
公差制御安定した品質と 高信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
応用:
エレクトロニクスパッケージ、衛星、レーダーなどの
航空宇宙、宇宙、自動車分野で幅広く応用されています。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um金メッキ-厳格な
公差制御-
標準およびカスタムデザインを選択可能。-高
費用対効果の高い製品とサービス
-標準サイズの大量在庫
-カスタム製品の迅速な納品
| 製品リスト: | 50Ω RFシングルピン JM非標準シリーズ |
| はんだ付け嵌合およびボンディング選択 | 50Ω RFシングルピン JM非標準シリーズ |
| はんだ付け嵌合およびボンディング選択 | 50Ω RFシングルピン JM非標準シリーズ |
| はんだ付け嵌合およびボンディング選択 | DCシングルピン JK標準シリーズ |
| はんだ付けおよびボンディング選択 | DCシングルピン JK標準シリーズ |
| はんだ付けおよびボンディング選択 | DCシングルピン JK非標準シリーズ |
|
はんだ付けおよびネイルヘッドボンディング選択
|
マルチピンヘッダー JMCシリーズ |
| 1〜9ピン、1〜3列選択可能 |
カスタム寸法 |
幅広い
注意:当社は100,000種類以上の ハーメチックガラス-金属シールコネクタを取り扱っています。
