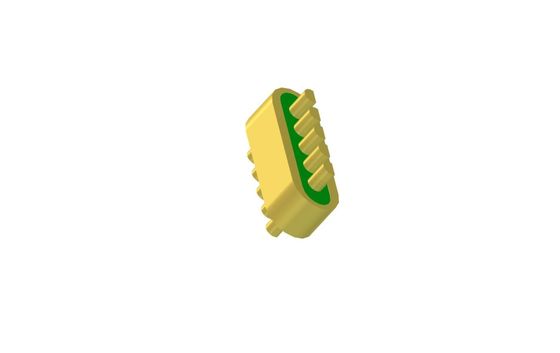

5ピン金メッキガラスメタルシールコネクタ DCハーメチックワイヤーフィードスルー JMC-1279-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | ピン: | 5 Pin |
|---|---|---|---|
| ピン材料: | Kovar 4J29 | ガラス材質: | 7052,7070、DM308 |
| エルメシティ: | <1.01325 x 10e-08 std.cc/s | 証明書: | ROHS ISO-9001-2015 |
| パッケージ: | マルチピンヘッダ | 差し迫り: | 直流 |
| ブランド名: | ELT(Elite) | ODM: | 要件に応じてカスタマイズできます |
| ハイライト: | 5ピンガラスメタルコネクタ,金メッキハーメチックフィードスルーコネクタ,DCワイヤーフィードスルーガラスシールコネクタ |
||
5ピン金メッキガラスメタルハーメチックマルチピンヘッダーDCフィードスルー
仕様 JMC-1279-JH:
| 製品名 | ハーメチックマルチピンヘッダー |
| インピーダンス | DC |
| タイプ | 5ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール4J29 |
|
ガラス材質
ガラス色
|
7052または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | / |
| VSWR | / |
| 耐電圧 | ≥100V |
|
気密性 漏れ率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥1000MΩ |
| 動作温度 | -65℃～+260℃ |
はじめに
ハーメチックガラスメタルシールRF/DCフィードスルー /マルチピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電源信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率および低誘電損失のガラスを絶縁および支持材料として使用します。ハウジングと導体は、高温で焼結されたコバール合金で作られ、表面は金メッキされています。センターコンダクターには、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、気密性、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
特徴:
-小型
-軽量
-気密性
公差制御安定した品質と高信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
応用:
エレクトロニクスパッケージ、衛星、レーダーなどの
航空宇宙、宇宙、自動車分野で幅広く応用されています。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um金メッキ-厳密な
公差制御-
標準およびカスタムデザインを選択可能。-高
コスト効率の高い製品とサービス
-標準サイズの在庫多数
-カスタム製品の迅速な配送
| 製品リスト: | 50Ω RFシングルピン JM非標準シリーズ |
| はんだ付け、嵌合、ボンディングの選択肢 | 50Ω RFシングルピン JM非標準シリーズ |
| はんだ付け、嵌合、ボンディングの選択肢 | 50Ω RFシングルピン JM非標準シリーズ |
| はんだ付け、嵌合、ボンディングの選択肢 | DCシングルピン JK標準シリーズ |
| はんだ付けおよびボンディングの選択肢 | DCシングルピン JK標準シリーズ |
| はんだ付けおよびボンディングの選択肢 | DCシングルピン JK非標準シリーズ |
|
はんだ付けおよびネイルヘッドボンディングの選択肢
|
マルチピンヘッダー JMCシリーズ |
| 1〜9ピン、1〜3列の選択肢 |
カスタム寸法 |
幅広い
注意:100,000種類以上のハーメチックガラスメタルシールコネクタがあります。
