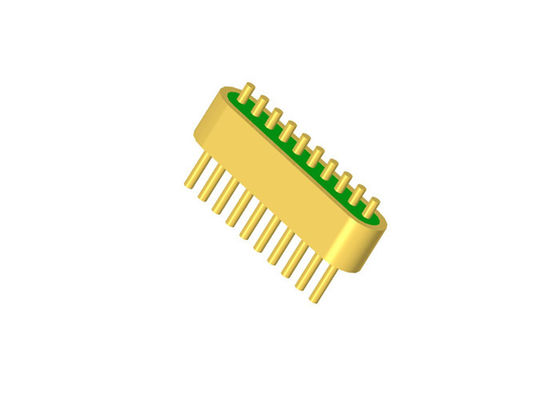

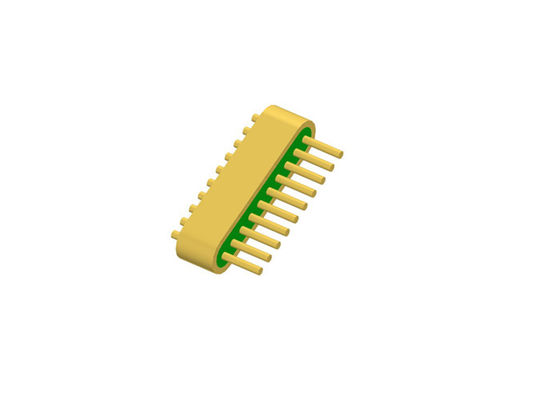

10ピンハーメチックDCマルチピンヘッダー金線ボンディング表面ストレートカットチップJMC-1988-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | ピン: | マルチピン |
|---|---|---|---|
| ピン番号: | 10のピン | ピン材料: | Kovar 4J29 |
| ガラス材質: | 7052,7070、DM308 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| 証明書: | ROHS ISO-9001-2015 | パッケージ: | ガラスからメタルシール |
| ブランド名: | ELT(Elite) | ODM: | 要件に応じてカスタマイズできます |
| ハイライト: | 10ピンハーメチックDCヘッダー,金線ボンディングヘッダーコネクタ,ストレートカットチップガラスメタルシール |
||
10ピンハーメチックDCマルチピンヘッダー金線ボンディング表面ストレートカットチップ
仕様 JMC-1988-JH:
| 製品名 | ハーメチックマルチピンヘッダー |
| インピーダンス | NA |
| タイプ | 10ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール4J29 |
|
ガラス材質
ガラス色
|
7052または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | NA |
| VSWR | NA |
| 耐電圧 | ≥100V |
|
ハーメチック性 漏れ率 |
< 1.01325 X 1-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥2000MΩ |
| 動作温度 | -65℃~+260℃ |
はじめに
ハーメチックガラス金属シールRF/DCフィードスルー /マルチピンヘッダー /コネクタ とも呼ばれますガラス絶縁体。主に、ガスシール要件のあるモジュール間およびモジュールとコンポーネント間で、マイクロ波信号、電力信号、および制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率および低誘電損失のガラスを絶縁および支持材料として使用します。ハウジングと導体はコバール合金でできており、高温で焼結され、表面は金メッキされています。中央導体には、金線ボンディング、はんだ付け、メーティングなどのさまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
特徴:
-小型
-軽量
-ハーメチック
-安定した品質と高信頼性
-内部導体：金線ボンディング、はんだ付け、メーティング方法を選択可能
応用:
エレクトロニクスパッケージ、衛星、レーダー、その他の航空宇宙、航空宇宙、自動車分野での幅広い応用範囲。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um金メッキ
-厳格な公差制御
-標準およびカスタムデザインを選択可能。
-高費用対効果の高い製品とサービス
-標準サイズの大量在庫
-カスタム製品の迅速な配送
製品リスト:
| 50Ω RFシングルピンJMシリーズ | はんだ付けメーティングおよびボンディング選択 |
| 50Ω RFシングルピンJM標準シリーズ | はんだ付けメーティングおよびボンディング選択 |
| 50Ω RFシングルピンJM非標準シリーズ | はんだ付けメーティングおよびボンディング選択 |
| DCシングルピンJKシリーズ | はんだ付けおよびボンディング選択 |
| DCシングルピンJK標準シリーズ | はんだ付けおよびボンディング選択 |
| DCシングルピンJK非標準シリーズ | はんだ付けおよびネイルヘッドボンディング選択 |
|
マルチピンヘッダーJMCシリーズ
|
1〜9ピン、1〜3列選択可能 |
| カスタム寸法 |
幅広い |
注意:
当社は100,000種類以上のハーメチックガラス金属シールコネクタを取り扱っています。使用中のコネクタが見つからない場合は、詳細をご連絡ください。
