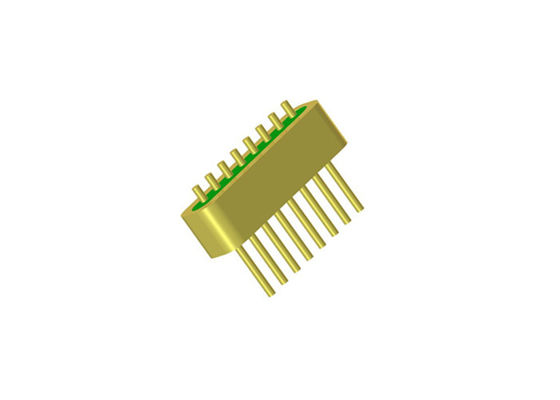

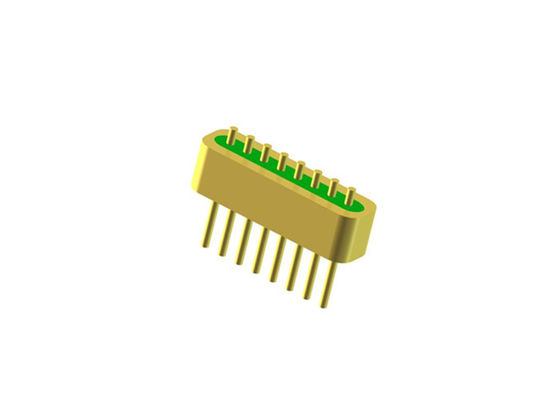

8ピンヘルメティックDCガラスから金属シール接続器 金線結合表面 JMC-1645-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | ピン: | マルチピン |
|---|---|---|---|
| ピン番号: | 8ピン | ピン材料: | Kovar 4J29 |
| ガラス材質: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| 証明書: | ROHS ISO-9001-2015 | パッケージ: | ガラスからメタルシール |
| ブランド名: | ELT(Elite) | ODM: | 要件に応じてカスタマイズできます |
| ハイライト: | 8ピン式密閉式DCコネクタ,金線結合用のガラスから金属のシール接続器,JMC-1645-JH 密閉式接続器 |
||
ストレートカットチップ付き8ピンハーメチックDCマルチピンヘッダー（金線ボンディング面用）
仕様JMC-1645：
| 製品名 | ハーメチックマルチピンヘッダー |
| インピーダンス | 該当なし |
| タイプ | 8ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングおよびピン材質 | コバール4J29 |
|
ガラス材質
ガラス色
|
7050または7070タイプ
緑または白
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | 100V以上 |
|
ハーメティシティ 漏洩率 |
1.01325 X 10-3 Pa*cm3/s 1X 10-9 mbar*l/s 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | 2000MΩ以上 |
| 動作温度 | -65℃～+260℃ |
はじめに
ハーメチックガラス-金属シールRF/DCフィードスルー /マルチピンヘッダー /コネクタとも呼ばれます。ガラス絶縁体。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率および低誘電損失のガラスを絶縁および支持材料として使用します。ハウジングと導体はコバール合金で、高温で焼結され、表面は金メッキされています。センターコンダクターは、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルを備えています。ガラス絶縁体は小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く使用されています。
特徴：
-小型
-軽量
-ハーメチック
-安定した品質と高信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
応用：
エレクトロニクスパッケージ、衛星、レーダーなどのアビオニクス、航空宇宙、自動車分野で幅広く応用されています。SMA、ミリ波製品と組み合わせて使用できます。
利点：
-1.27um金メッキ
-厳格な公差管理
-標準およびカスタム設計を選択可能。
-高コスト効率の高い製品とサービス
-標準サイズの在庫多数
-カスタム製品の迅速な納品
製品リスト：
| 50Ω RFシングルピン JMシリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピン JM標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピン JM非標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| DCシングルピン JKシリーズ | はんだ付けおよびボンディングの選択肢 |
| DCシングルピン JK標準シリーズ | はんだ付けおよびボンディングの選択肢 |
| DCシングルピン JK非標準シリーズ | はんだ付けおよびネイルヘッドボンディングの選択肢 |
|
マルチピンヘッダー JMCシリーズ
|
1〜9ピン、1〜3列の選択肢 |
| カスタム寸法 |
幅広い |
注記：
100,000種類以上のハーメチックガラス-金属シールコネクタがあります。お探しのコネクタが見つからない場合は、詳細をお知らせください。
