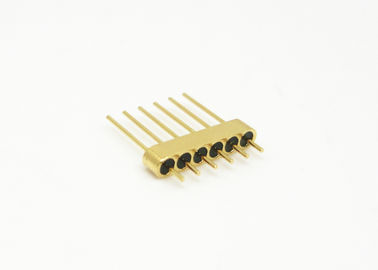

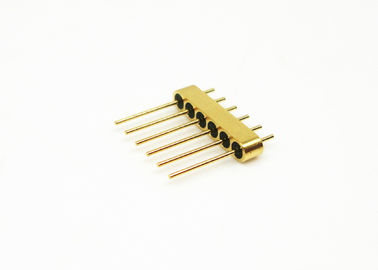

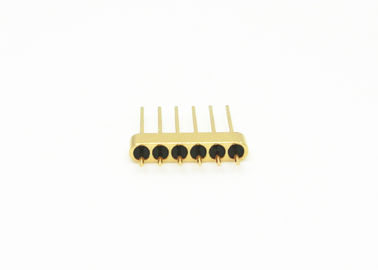

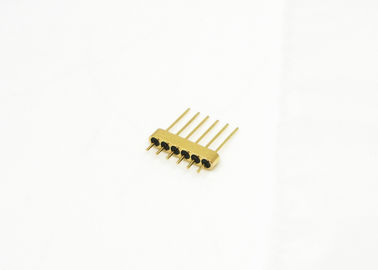

6ピン 密閉ガラスから金属シールコネクタ Kovar 4J29 センサー用材料 JMC-682-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属への多ピンヘッダ | ピン番号: | 6 Pin |
|---|---|---|---|
| ピン材料: | Kovar 4J29 | ピンプレート: | 金メッキ |
| ガラス: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| 証明書: | ROHS ISO-9001-2015 | ODM: | オーダーメイドサイズが受け入れられます. |
| ハイライト: | コバールガラスメタルシールコネクタ,ハーメチックセンサーコネクタ 6ピン,4J29材シールコネクタ |
||
センサー用金線ボンディング面付き6ピンハーメチックマルチピンヘッダー
マルチピンヘッダー は、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために主に用いられます。これらはシールコンポーネントの中で最も重要な部品の一つです。
低誘電率、低誘電正接のガラスを絶縁支持材として使用しています。ハウジングと導体はコバールで、高温焼結されており、表面は金メッキされています。センターコンダクターには、金線ボンディング、はんだ付け、嵌合などの様々な終端スタイルがあります。マルチピンヘッダー は小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
仕様:
| 製品名 | ガラス封止マルチピンヘッダー |
| インピーダンス | その他 |
| タイプ | 6ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジング・ピン材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7050または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | 300V以上 |
|
ハーメチック性 リークレート |
1.01325 X 10-3 Pa*cm3/s1X 10 -9 mbar*l/s未満1 x 10 -9 ccHe/sec @ 1 atm絶縁抵抗 |
| 単ピンで2000MΩ以上、マルチピンで1000MΩ以上 | 動作温度 |
| -65℃～+260℃ | 詳細画像 |
単位:mm
カタログ-ガラス封止ハーメチックシール.pdf
エレクトロニクスパッケージ、衛星、レーダーなどの航空宇宙、航空電子工学、自動車分野で幅広く応用されています。SMA、ミリ波製品と組み合わせて使用できます。
特徴:
- 小型
- 軽量
- ハーメチック
-
標準およびカスタム設計を選択可能。高信頼性- 内側導体: 金線ボンディング、はんだ付け、嵌合方法を選択可能
利点:
- 1.27um金メッキ
- 厳格な
公差管理-
標準およびカスタム設計を選択可能。- 高い
コストパフォーマンスの高い製品とサービス- 標準サイズの在庫多数
- カスタム製品の迅速な納品
製品リスト:
50Ω RFシングルピン JMシリーズ
| はんだ付け、嵌合、ボンディング選択可能 | DCシングルピン JKシリーズ |
| はんだ付け、嵌合、ボンディング選択可能 | DCシングルピン JKシリーズ |
| はんだ付け、嵌合、ボンディング選択可能 | DCシングルピン JKシリーズ |
| はんだ付け、ボンディング選択可能 | DCシングルピン JK非標準シリーズ |
| はんだ付け、ボンディング選択可能 | DCシングルピン JK非標準シリーズ |
| はんだ付け、ネイルヘッドボンディング選択可能 | マルチピンヘッダー JMCシリーズ |
|
1～9ピン、1～3列選択可能
|
カスタム寸法 |
| 幅広い |
注意: |
当社は100,000種類以上の
ハーメチックガラス封止メタルシールコネクタを取り扱っております。お探しのコネクタが見つからない場合は、詳細をお知らせください。
