金色ガラスから金属のシールコネクタ 3ピン 軽量 高信頼性 JMC-740-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ネイルヘッド 多ピンヘッダ 結合線 表面 | インピーダンス: | 他の |
|---|---|---|---|
| ピン: | 3ピン | メッキ: | 金メッキ |
| ピン材料: | Kovar 4J29 | ガラス: | 7052,7070 |
| 証明書: | ROHS ISO-9001-2015 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| ハイライト: | 金で覆われたガラスの金属密着器,3ピンの軽量ガラス金属接続器,高信頼性のJMC-740-JHコネクタ |
||
3ピン・ハーメチック・マルチピンヘッダー（ネイルヘッド金線ボンディング面付き）
ハーメチック・マルチピンヘッダー / ガラス・メタルシール RF / DCフィードスルー /ガラスビーズ とも呼ばれますガラスインシュレーター、ハーメチックヘッダー。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間のマイクロ波信号、電源信号、制御信号の伝送に使用されます。シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率、低誘電正接のガラスを絶縁・支持材として使用しています。ハウジングと導体はコバール合金で、高温焼結されており、表面は金メッキされています。センターコンダクターは、金線ボンディング、はんだ付け、嵌合などの様々な終端スタイルを備えています。
ガラスインシュレーターは小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く使用されています。
仕様:
| 製品名 | ネイルヘッド・ハーメチック マルチピンヘッダー |
| インピーダンス | その他 |
| タイプ | 3ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングおよびピン材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7050または7070タイプ
グリーンまたはホワイト
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | ≥300V |
|
ハーメチシティ 漏洩率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | 単ピンの場合 ≥2000MΩ、マルチピンの場合 ≥1000MΩ |
| 動作温度 | -65℃~+260℃ |

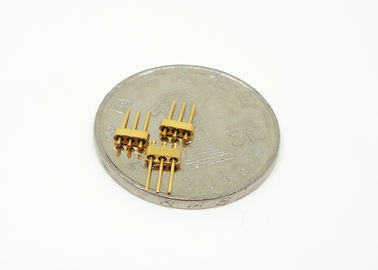

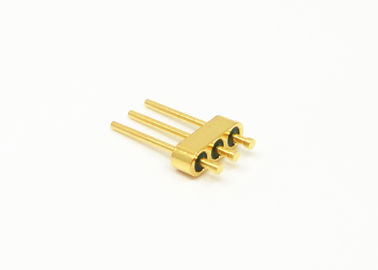

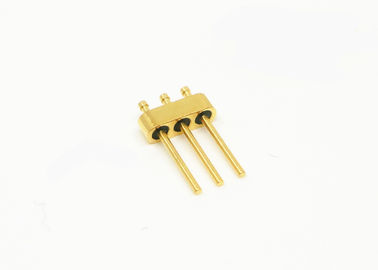

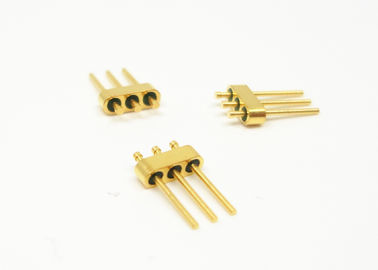

JMC-293-JHの図面と写真
単位:mm
製品リスト: カタログ-ガラス・メタルシール.pdf
| 50Ω RF単ピン JMシリーズ | はんだ付け、嵌合、ボンディング選択 |
| 50Ω RF単ピン JM標準シリーズ | はんだ付け、嵌合、ボンディング選択 |
| 50Ω RF単ピン JM非標準シリーズ | はんだ付け、嵌合、ボンディング選択 |
| DC単ピン JKシリーズ | はんだ付け、ボンディング選択 |
| DC単ピン JK標準シリーズ | はんだ付け、ボンディング選択 |
| DC単ピン JK非標準シリーズ | はんだ付け、ネイルヘッドボンディング選択 |
|
マルチピンヘッダー JMCシリーズ
|
1-9ピン、1-3列選択 |
| カスタム寸法 |
広範囲 |
注意:
当社は10,000種類以上のハーメチック・ガラス・メタルシールコネクタを取り扱っております。お探しのコネクタが見つからない場合は、詳細をお知らせください。
特徴:
- 小型
- 軽量
- ハーメチック
- 安定した品質と高い信頼性
- 内部導体: 金線ボンディング、はんだ付け、嵌合方法を選択可能
利点:
- 1.27um金メッキ
- 厳密な公差管理
- 標準およびカスタム設計を選択可能。
- 高いコストパフォーマンスの高い製品とサービス
- 標準サイズの在庫多数
- カスタム製品の迅速な納品
応用:
エレクトロニクスパッケージ、衛星、レーダー、アビオニクス、航空宇宙、自動車分野など、幅広い応用範囲。SMA、ミリ波製品と組み合わせて使用できます。
