高安定性JMC-1557付き4穴フランジガラス-金属シールコネクタ1ピン
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 4 穴フランジ ガラスから金属シールのフィードスルー | インピーダンス: | 他の |
|---|---|---|---|
| メッキ: | 金メッキ | ピン番号: | 1つのPin |
| ガラス: | 7052,7070、DM308 | シェル材質: | Kovar 4J29 |
| ピン材料: | Kovar 4J29 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| ハイライト: | 4穴のフレンズガラス金属シール接続器,1ピンガラスから金属のシール接続器,高安定性のガラス金属シール接続器 |
||
高信頼性 hermetic 4穴フランジ ガラス-金属シール スルー
Hermetic ガラス-金属シール RF/DC スルー /マルチピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体. 主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率、低誘電損失のガラスを絶縁および支持材として使用します。ハウジングと導体は、高温で焼結されたコバール合金で作られ、表面は金メッキされています。センターコンダクターには、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、hermetic、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
仕様:
| 製品名 | ガラス-金属 スルー |
| インピーダンス | その他 |
| タイプ | 1ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7052 または 7070 タイプまたは DM308
緑または白
|
| 周波数範囲 | NA |
| VSWR | NA |
| 耐電圧 | ≥300V |
|
気密性 漏洩率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥2000MΩ (シングルピン)、≥1000MΩ (マルチピン) |
| 動作温度 | -65℃～+260℃ |
特徴:
-小型
-軽量
-気密
-安定した品質と 高信頼性
-内部導体: 金線ボンディング、はんだ付け、嵌合方法を選択可能
応用:
エレクトロニクスパッケージ、衛星、レーダーなどの航空宇宙、宇宙、自動車分野で幅広く応用されています。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um 金メッキ
-厳格な 公差制御
-標準およびカスタムデザインを選択可能。
-高 コストパフォーマンスの高い製品とサービス
-標準サイズの在庫多数
-カスタム製品の迅速な納品

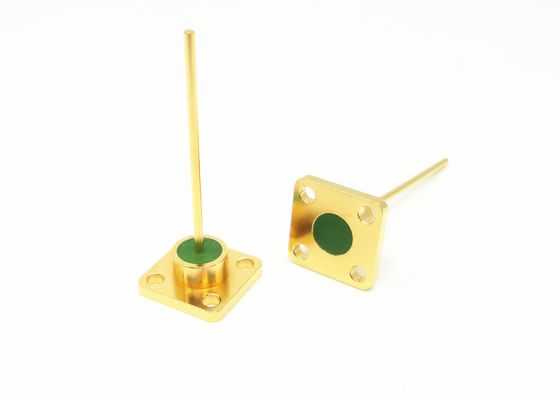

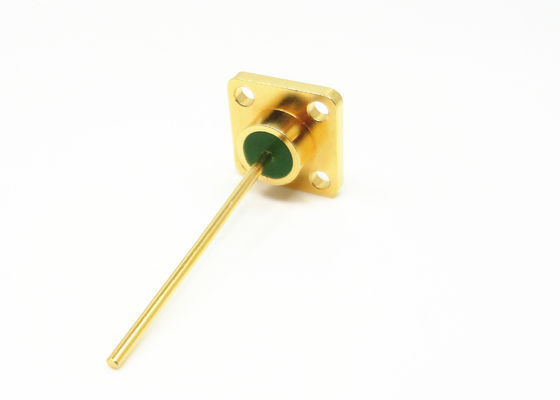

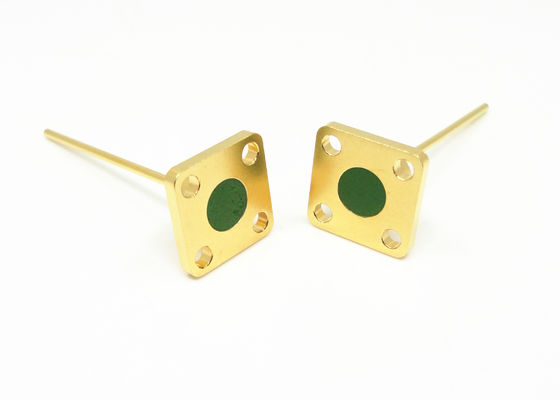

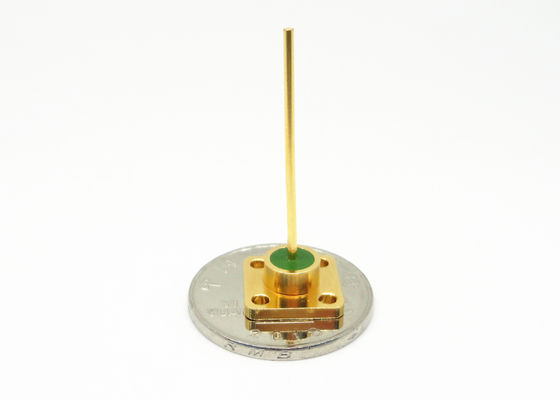

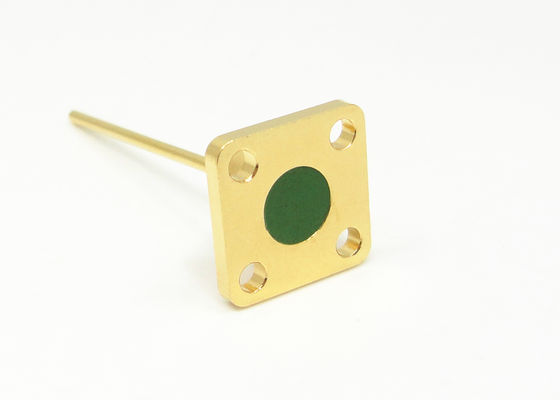

詳細画像
関連製品:
製品リスト: カタログ-ガラス-金属 hermetic シール.pdf
| 50Ω RF シングルピン JM シリーズ | はんだ付け 嵌合およびボンディングの選択肢 |
| 50Ω RF シングルピン JM 標準シリーズ | はんだ付け 嵌合およびボンディングの選択肢 |
| 50Ω RF シングルピン JM 非標準シリーズ | はんだ付け 嵌合およびボンディングの選択肢 |
| DC シングルピン JK シリーズ | はんだ付けおよびボンディングの選択肢 |
| DC シングルピン JK 標準シリーズ | はんだ付けおよびボンディングの選択肢 |
| DC シングルピン JK 非標準シリーズ | はんだ付けおよびネイルヘッドボンディングの選択肢 |
|
マルチピンヘッダー JMC シリーズ
|
1-9 ピン、1-3 列の選択肢 |
| カスタム寸法 |
幅広い |
注意:
当社は 100,000 を超える種類の Hermetic Glass To Metal Seal Connectors を取り扱っています。使用中のコネクタが見つからない場合は、詳細を添えてお問い合わせください。
