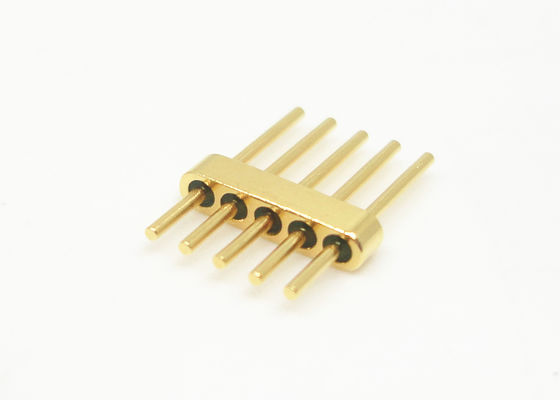

5 ピンハーメチックガラスメタルシールコネクタ コバール 4J29シェル材質 JMC-289
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | マルチピンヘッダ | メッキ: | 金メッキ |
|---|---|---|---|
| インピーダンス: | 他の | ピン番号: | 5つのピン |
| シェル材質: | Kovar 4J29 | ピン材料: | Kovar 4J29 |
| ガラス: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| ハイライト: | 5ピンの密閉式ガラス金属接続器,Kovar 4j29 シェルシール接続器,ガラスから金属のシール接続器 |
||
金メッキガラス封止複合ピンヘッダー
ハーメチックガラスメタルシール RF/DC フィードスルー /複合ピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。これらは主に、ガスシール要件を持つモジュールとモジュール、モジュールとコンポーネントの間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率および低誘電損失のガラスが絶縁および支持材料として使用されます。ハウジングと導体はコバール合金でできており、高温で焼結され、表面は金メッキされています。センターコンダクターには、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
仕様:
| 製品名 | ガラスメタルシール 複合ピンヘッダー |
| インピーダンス | その他 |
| タイプ5 | 5ピン |
| 列数 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7052または7070タイプ
緑または白
|
| 周波数範囲 | NA |
| VSWR | NA |
| 耐電圧 | ≥300V |
|
気密性 漏れ率 |
< 1.01325 X 10-3 Pa*cm3/s |
| 絶縁抵抗 | ≥2000MΩ (シングルピン)、≥1000MΩ (マルチピン) |
| 動作温度 | -65℃~+260℃ |
特徴:
-小型
-軽量
-ハーメチック
-安定した品質と 高信頼性
-内部導体: 金線ボンディング、はんだ付け、嵌合方法を選択可能
応用:
エレクトロニクスパッケージ、衛星、レーダーなどの航空宇宙、宇宙、自動車分野で幅広い応用範囲。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um金メッキ
-厳密な 公差制御
-標準およびカスタムデザインを選択可能。
-高 コスト効率の高い製品とサービス
-標準サイズの在庫多数
-カスタム製品の迅速な納品

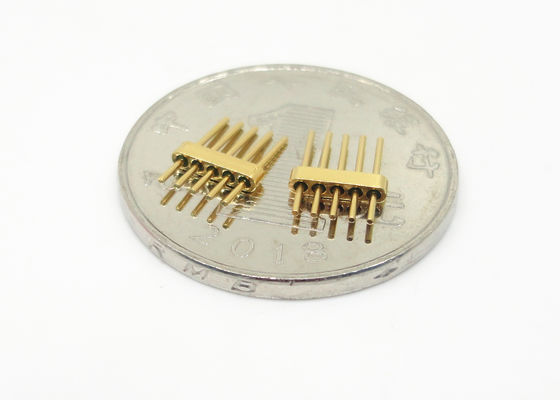

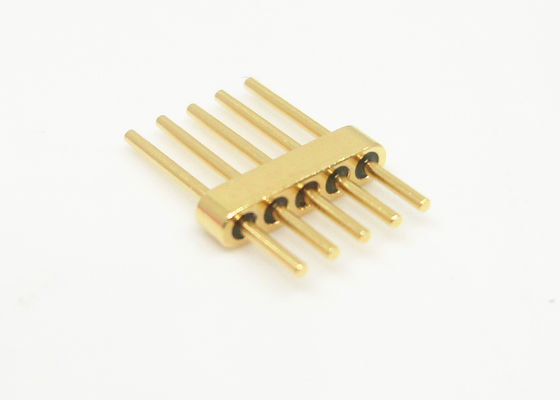

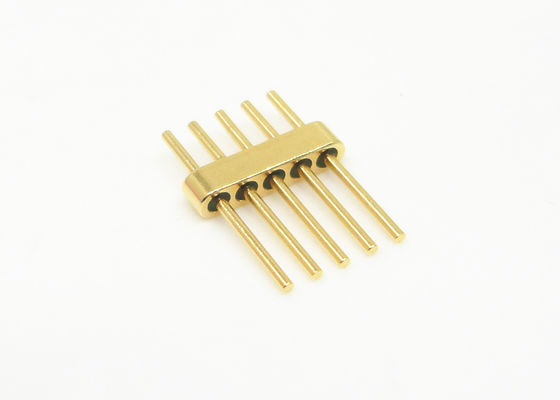

詳細画像
単位:mm
| モデル番号 | A | B | C | D | E | F | G | H | ピン数 | 列数 | 終端 |
| JMC-289 | 9.3 | 5 | 1.5 | 6.9 | 1.5 | 1.27 | 0.5 | 0 | 5 | 1 | はんだ |
製品リスト: カタログ-ガラスメタルシールハーメチックシール.pdf
| 50Ω RFシングルピン JMシリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピン JM標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピン JM非標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| DCシングルピン JKシリーズ | はんだ付け、ボンディングの選択肢 |
| DCシングルピン JK標準シリーズ | はんだ付け、ボンディングの選択肢 |
| DCシングルピン JK非標準シリーズ | はんだ付け、ネイルヘッドボンディングの選択肢 |
|
複合ピンヘッダー JMCシリーズ
|
1〜9ピン、1〜3列の選択肢 |
| カスタム寸法 |
幅広い |
注意:
当社は100,000種類以上の ハーメチックガラスメタルシールコネクタを取り扱っております。お探しのコネクタが見つからない場合は、詳細をお知らせください。
