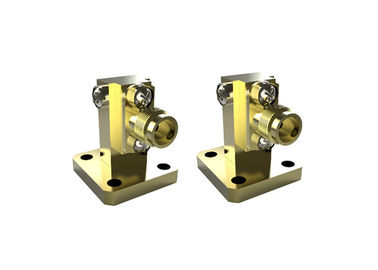

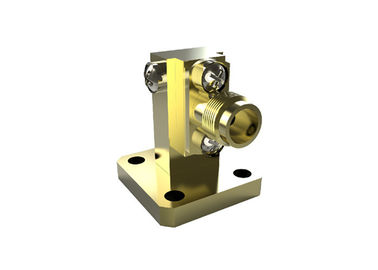

40GHz波導体から同軸アダプター WR28 K 2.92mm 銅材右角 K/BJ320-KF

大画像 : 40GHz波導体から同軸アダプター WR28 K 2.92mm 銅材右角 K/BJ320-KF ベストプライス

商品の詳細:

起源の場所:	中国
ブランド名:	ELT
証明:	ROHS ISO-9001-2015
モデル番号:	K/BJ320-KF

お支払配送条件:

最小注文数量:	5 PCS
価格:	交渉可能
パッケージの詳細:	標準的な輸出カートン
受渡し時間:	5~7 営業日 (在庫の場合)
支払条件:	トン/ Tは、ウェスタンユニオンは、L /℃
供給の能力:	毎月10,000個

詳細製品概要

製品名:	コアキシアルアダプターへの波導体	材料:	真鍮コネクタ
周波数範囲:	26.4〜40GHz	コネクタ:	2.92mm (K型)
VSWR:	1.25	導波管のサイズ:	WR28
ボディスタイル:	直角	挿入損失:	≤0.35dB
ハイライト:	導波管のアダプターへの同軸 , 直角の同軸アダプター

40GHz WR28 K 2.92mm ウェーブガイド - 同軸アダプターメスライトアングル

ウェーブガイド - 同軸アダプター によって製造Xi'an Elite Electronic Industrial Co., Ltd. は、ライトアングルとエンドランチの2つの構造に分けられます。同軸エンドのウェーブガイドアダプターについては、 N型、TNC、SMA、3.5mm、2.4mm、SMP、SSMPなど、多くのタイプを提供できます。周波数範囲は5.4GHzから70GHzです。当社のウェーブガイドモデルはBJ84からBJ400（WR112-WR22）まであります。

さらに、カスタム同軸ウェーブガイドアダプターを、お客様の特別な要件に合わせて提供できます。

仕様:

製品名	ウェーブガイド - 同軸アダプター
同軸タイプ	2.92mm（K型）
ウェーブガイドサイズ	WR28
ボディスタイル	ライトアングル
周波数範囲	26.4-40.0GHz
SMAインピーダンス	50オーム
VSWR	1.25

利点:

-当社のウェーブガイドアダプターは、高い信頼性、小型サイズ、優れた性能などを備えており、マイクロ波測定やミリ波デバイスなどに広く採用されています。

詳細図:

単位（mm）

Waveguide to Coax Adapter-ELT 2024.pdf

ウェーブガイドから2.92mm（K型）同軸アダプターのリスト:

型番	説明	注記
K/BJ220-KF2	WR42 - K（2.92mm）メスライトアングルアダプター	BJ220=WR42
K/BJ220-KF1	WR42 - K（2.92mm）メスエンドランチアダプター	K=メス
K/BJ260-KF	WR34 - K（2.92mm）メスライトアングルアダプター	BJ260=WR34
K/BJ260-KF1	WR34 - K（2.92mm）メスエンドランチアダプター
K/BJ320-KF	WR28 - K（2.92mm）メスライトアングルアダプター	BJ320=WR28
K/BJ320-KF1	WR28 - K（2.92mm）メスエンドランチアダプター
K/BJ320-JF1	WR28 - K（2.92mm）オスエンドランチアダプター	J=オス
K/BJ400-KF1	WR22 - K（2.92mm）メスエンドランチアダプター	BJ400=WR22
K/24JS18000-KF	WR24JS18000 - K（2.92mm）メスエンドランチアダプター

ウェーブガイド規格の相互参照

中国規格	国際規格	周波数範囲（GHz）
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
