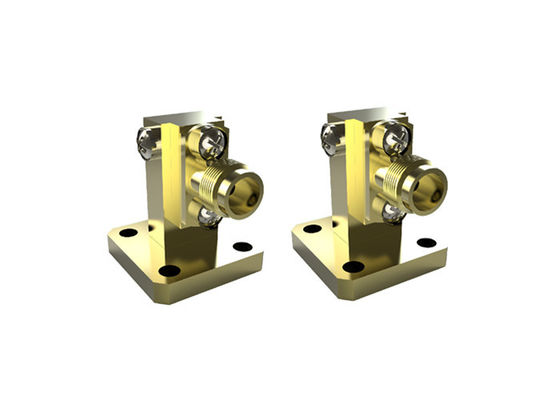

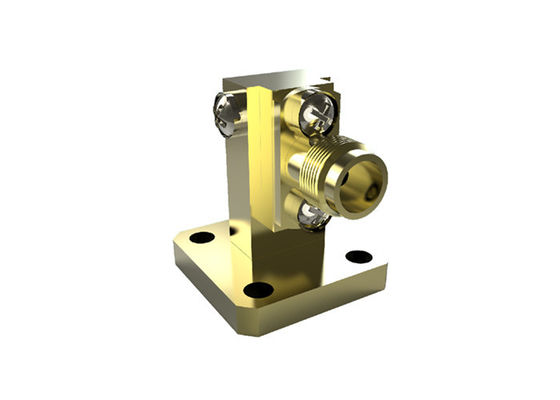

26.4GHz～40GHz WR28 BJ320からK 2.92mm直角導波管から同軸アダプター真鍮 K/BJ320-KF

大画像 : 26.4GHz～40GHz WR28 BJ320からK 2.92mm直角導波管から同軸アダプター真鍮 K/BJ320-KF ベストプライス

商品の詳細:

起源の場所:	中国
ブランド名:	ELT
証明:	ROHS ISO-9001-2015
モデル番号:	K/BJ320-KF

お支払配送条件:

最小注文数量:	5 PCS
価格:	交渉可能
パッケージの詳細:	標準的な輸出カートン
受渡し時間:	5~7 営業日 (在庫の場合)
支払条件:	トン/ Tは、ウェスタンユニオンは、L /℃
供給の能力:	毎月10,000個

詳細製品概要

製品名:	コアキシアルアダプターへの波導体	材料:	真鍮コネクタ
周波数範囲:	26.4〜40GHz	コネクタ:	2.92mm (K型)
VSWR:	1.25	導波管のサイズ:	WR28
ボディスタイル:	直角	挿入損失:	≤0.35dB
ハイライト:	WR28直角導波管アダプター , BJ320から2.92mm同軸アダプター , 26.4-40GHz導波管から同軸アダプター

40GHz WR28 K 2.92mm 波導体から同軸アダプター女性右角

コアキシャルアダプターへの波導体生産するシアンエリート電子工業株式会社波導アダプターの同軸端では,我々は提供することができます N型,TNC,SMA,3.5mm,2.4mm,SMP,SSMPBJ84からBJ400 (WR112-WR22) までの波導体モデルがあります.

さらに,私たちは提供することができますカスタム顧客の特殊要求に応じて同軸波導アダプター

仕様:

製品名	コアキシアルアダプターへの波導
コアシアル型	2.92mm (K型)
波導体サイズ	WR28
身体スタイル	右角
周波数範囲	26.4〜40.0GHz
阻力	50オム
VSWR	1.25

利点:

-私たちの波導アダプターは高い信頼性,ミニチュアサイズ,優れた性能などがあり,マイクロ波測定器やミリメートル波装置などに広く採用されています.

詳細な図:

単位 (mm)

コアックスアダプターへの波導体-ELT 2024.pdf

WaveGuideのリスト2.92mm (K型)コアキシアルアダプター:

モデル番号	記述	注記
K/BJ220-KF2	WR42からK (2.92mm) の女性直角アダプター	BJ220=WR42
K/BJ220-KF1	WR42からK (2.92mm) の女性端打ち上げアダプター	K=女性
K/BJ260-KF	WR34からK (2.92mm) の女性直角アダプター	BJ260=WR34
K/BJ260-KF1	WR34からK (2.92mm) の女性端打ち上げアダプター
K/BJ320-KF	WR28からK (2.92mm) の女性直角アダプター	BJ320=WR28
K/BJ320-KF1	WR28からK (2.92mm) の女性端打ち上げアダプター
K/BJ320-JF1	WR28からK (2.92mm) の男性端打ち上げアダプター	J=男性
K/BJ400-KF1	WR22からK (2.92mm) の女性端打ち上げアダプター	BJ400=WR22
K/24JS18000-KF	WR24JS18000 から K ((2.92mm) の女性端打ち上げアダプター

波導体標準のクロス参照

中国標準	国際標準	周波数範囲 (GHz)
BJ84	WR112	6.57~999
BJ100	WR90	8.20~125
BJ120	WR75	9.84〜150
BJ140	WR62	11.9~180
BJ180	WR51	14.5~220
BJ220	WR42	17.6~267
BJ260	WR34	21.7~330
BJ320	WR28	26.5~400
BJ400	WR22	32.9~501
BJ500	WR19	39.2~596
BJ620	WR15	49.8~75 だった8
BJ740	WR12	60~90
BJ900	WR10	74~110
