シングルピン・ヘルメティック・電気コネクタ Kovar 4J29 素材 金属表面 JM2016A
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属製のハーメチックシール | メッキ: | 金メッキ |
|---|---|---|---|
| インピーダンス: | 50オーム | 証明書: | ISO-9001-2015 |
| ピン: | シングル | 材料: | Kovar 4J29 |
| ガラス: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| ハイライト: | コヴァール式密閉式電気コネクタ,金で覆われたガラスの金属密着器,シングルピン4J29素材のコネクタ |
||
50オームガラス-金属シール RFフィードスルー 真空シール コネクタ
真空 ガラス-金属シール RF/DCフィードスルー /マルチピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。主にモジュール間、モジュールとガスシール要件のあるコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率、低誘電損失のガラスを絶縁および支持材として使用します。ハウジングと導体は コバール合金でできており、高温で焼結され、表面は金メッキされています。センターコンダクターには、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、真空シール、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
仕様:
| 製品名 | 真空ガラス-金属シール |
| インピーダンス | 50オームRF |
| タイプ | 1ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7050または7070タイプ
緑または白
|
| 周波数範囲 | DC～50 GHz |
| VSWR | ≤1.2 |
| 耐電圧 | ≥300V |
|
真空度 漏れ率 |
< 1.01325 X 10-3 Pa*cm3/s |
| 絶縁抵抗 | 単一ピンで≥2000MΩ、マルチピンで≥1000MΩ |
| 動作温度 | -65℃～+260℃ |
特徴:
-小型
-軽量
-真空シール
-安定した品質と 高信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
応用:
エレクトロニクスパッケージ、衛星、レーダーなどの航空宇宙、航空、自動車分野で幅広い応用範囲。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um金メッキ
-厳格な 公差管理
-標準およびカスタムデザインを選択可能。
-高 コストパフォーマンスの高い製品とサービス
-標準サイズの大量在庫
-カスタム製品の迅速な納品

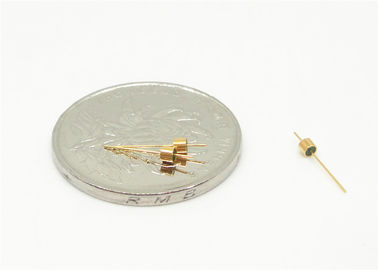

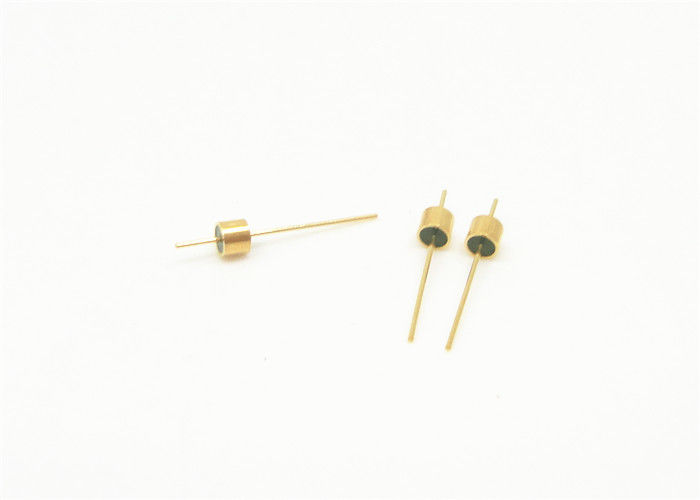

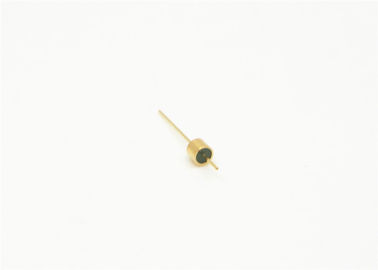

詳細画像
単位（mm）
製品:
| モデル | A | B | C | d | D | 備考 | |||||||
| JM2016A | 1.6 | 2.4 | 12 | 0.3 | 2 | M/S | |||||||
|
M/S=製造/はんだ付け 注: 表に示された上記のサイズは、この RF 単一ピン 真空ガラス-金属シールのほんの一部です。ドキュメント、類似、互換性のある、または交換可能な製品が必要な場合は、お問い合わせください。 |
|||||||||||||
Catalog-Glass-to-Metal Hermetic Seals.pdf
