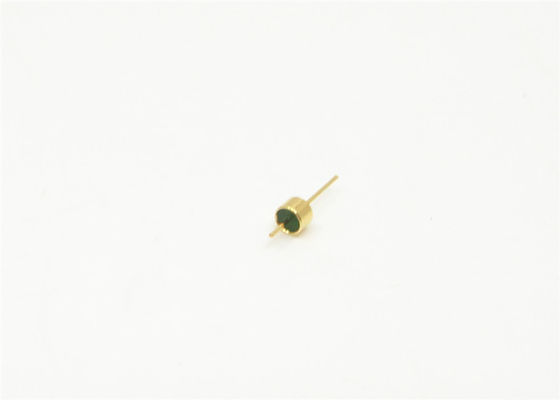

50オームシングルピンコネクタガラスメタルシールフィードスルー軽量小型JM2014
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属製のハーメチックシール | メッキ: | 金メッキ |
|---|---|---|---|
| インピーダンス: | 他の | 証明書: | ISO-9001-2015 |
| ピン: | シングル | 材料: | Kovar 4J29 |
| ガラス: | 7052,7070、DM308 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| ハイライト: | 50オームシングルピンコネクタ,ガラスから金属のシールフィードアウト,軽量小型コネクタ |
||
50オム ガラスから金属のシール ハーメティックシール接続器 RFフィードバック
ヘルメティックガラスから金属の密封 RF/DC フィードスルー /マルチピンヘッダ/コネクタまたガラスの隔熱器主にマイクロ波信号,電源信号,制御信号をモジュールとモジュール,ガス密封要件のあるモジュールとコンポーネント間で送信するために使用されます.密封部品の最も重要な部品の1つです.
低ダイレクトレティック常数と低ダイレクトレティック損失を持つガラスは,隔熱およびサポート材料として使用されます.コヴァール合金中央導体には金線結合,溶接,交配など様々な結末スタイルがあります.ガラスの隔熱器は小さく軽く,密閉性があり,信頼性が高く,近年,電子機器製造業界で広く使用されています.
仕様:
| 製品名 | 密封されたガラスから金属の密封 |
| 阻力 | 50オム RF |
| タイプ | 1ピン |
| 列 | 1 行目 |
| 色 | 黄金製 |
| ハウジングとピン材料 | コヴァール 4J29 |
|
ガラスの材料
ガラスの色
|
7052型または7070型またはDM308
緑色か白色
|
| 周波数範囲 | DC~50 GHz |
| VSWR | ≤12 |
| 電圧に耐える | ≥300V |
|
密閉性 漏れ率 |
< 1.01325 × 10-3パ*cm3/s |
| 断熱抵抗 | シングルピンでは ≥2000MΩ,マルチピンでは ≥1000MΩ, |
| 動作温度 | -65°C~+260°C |
特徴:
- サイズが小さい
- 軽量
- 封鎖した
-安定した品質と高い信頼性
- 内導体: 金線結合,溶接,配合方法の選択
適用:
エレクトロニクスパッケージ,衛星,レーダーなどの幅広いアプリケーション範囲,航空,航空宇宙,自動車に提出されています. SMA,ミリ波製品で使用できます.
利点:
-1.27ミリ金付
- 厳格だ容量制御
-標準デザインとカスタムデザイン
- 高い費用対効果の高い製品やサービス
- 標準サイズの大きなストック
- カスタム製品の迅速な配達

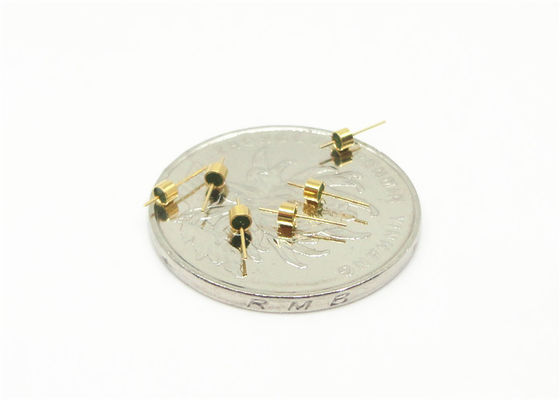

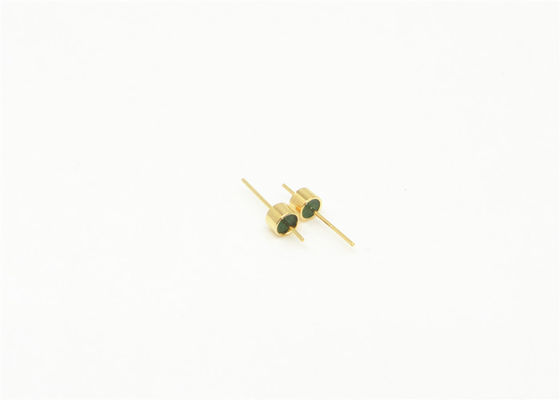

詳細な画像
単位 (mm)
製品:
| モデル | A について | B について | C について | d | D | 注記 | |||||||
| JM2014 | 1.4 | 1.9 | 8 | 0.3 | 2 | M/S | |||||||
|
M/S=製造 / 溶接 注記: テーブルに示されているサイズはこのほんの小さな部分ですRF シングルピン 密封されたガラスから金属の密封. 文書,類似,互換性または代替製品が必要な場合は,私達に連絡してください. |
|||||||||||||
