6 ピン 1.27um 金メッキ ネイル ヘッド ガラス対金属コバール ヘッダー ELT-JMC6
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属製のハーメチックシール | ピン: | 6 Pin |
|---|---|---|---|
| インピーダンス: | 他の | 証明書: | ROHS ISO-9001-2015 |
| メッキ: | 金メッキ | 材料: | Kovar |
| ガラス: | 7052または同等の | エルメシティ: | <1.01325 X 10-3 パ·cm3/s |
| ハイライト: | 6ピンコバールガラスメタルヘッダー,1.27um金メッキネイルヘッドコネクタ,ELT-JMC6ガラスメタルシールコネクタ |
||

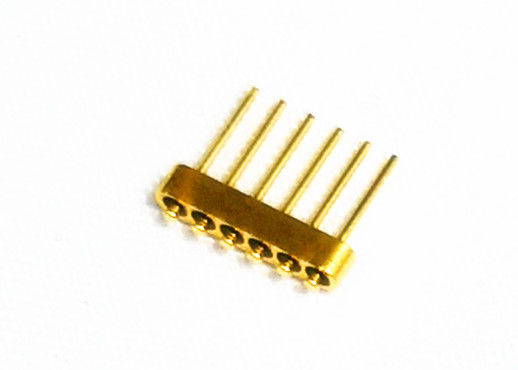

6ピン 1.27um 金メッキネイルヘッドガラスメタルヘッダー
仕様:
| 製品名 | ハーメチックガラスメタルシール |
| インピーダンス | その他 |
| タイプ | 6ピン |
| 列 | 1列 |
| 色 | 金メッキ |
|
標準 |
ASTM B488, Mil-G-45204, AMS2422 |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7052または7070タイプ
緑または白
|
| RF性能 | NA |
| VSWR | NA |
| 耐電圧 | ≥300V |
|
気密性 漏洩率 |
< 1.01325 X 10-3 Pa*cm3/s |
| 絶縁抵抗 | ≥1000MΩ |
| 動作温度 | -65℃～+260℃ |
ハーメチックガラスメタルシール /マルチピンヘッダー /コネクタとも呼ばれますガラス絶縁体。主にモジュール間、モジュールとコンポーネント間で、ガスシール要件を持つ間で、マイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらはシールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率と低誘電正接のガラスを絶縁および支持材として使用します。ハウジング（フェルール/外輪）と導体（ピン/コンタクト）は、高温で焼結されたコバール製で、表面は金メッキされています。ピンには、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、気密性、高信頼性であり、近年エレクトロニクス製造業界で広く使用されています。
特徴:
-安定した品質と高信頼性
-小型
-軽量
-気密性
-ピン：金線ボンディング、はんだ付け、嵌合方法を選択可能
利点:
-1.27um金メッキ
-厳密な公差制御
-高コスト効率の高い製品とサービス
-標準サイズの在庫多数
-カスタム製品の迅速な配送
-標準およびカスタム設計を選択可能。
応用:
エレクトロニクスパッケージ、衛星、レーダーなどの航空電子工学、航空宇宙、自動車分野で幅広い応用範囲。SMA、ミリ波製品と組み合わせて使用できます。

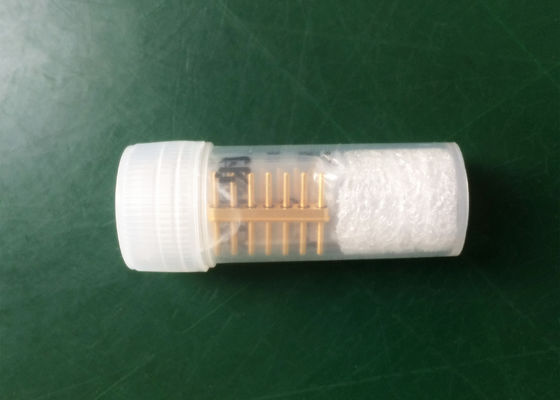

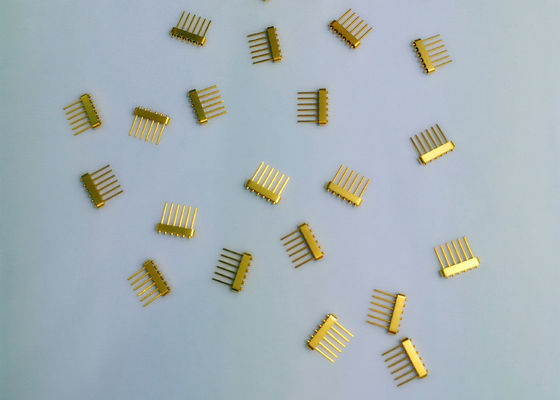

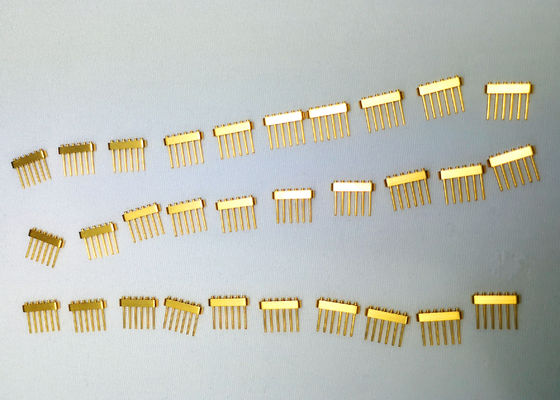

詳細画像
| 50Ω RFシングルピン JMシリーズ | はんだ付け、嵌合、ボンディング選択可能 |
| 50Ω RFシングルピン JM標準シリーズ | はんだ付け、嵌合、ボンディング選択可能 |
| 50Ω RFシングルピン JM非標準シリーズ | はんだ付け、嵌合、ボンディング選択可能 |
| DCシングルピン JKシリーズ | はんだ付け、ボンディング選択可能 |
| DCシングルピン JK標準シリーズ | はんだ付け、ボンディング選択可能 |
| DCシングルピン JK非標準シリーズ | はんだ付け、ネイルヘッドボンディング選択可能 |
|
マルチピンヘッダー JMCシリーズ
|
1～9ピン、1～3列選択可能 |
| カスタム寸法 |
幅広い |
注意:
100,000種類以上のハーメチックガラスメタルシールコネクタを取り扱っております。使用中のコネクタが見つからない場合は、詳細をお知らせください。
