7ピンコヴァル 4j29 密閉式ガラスから金属のシール接続器 多ピンヘッダ JMC-268
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属への多ピンヘッダ | メッキ: | 金メッキ |
|---|---|---|---|
| インピーダンス: | 他の | 証明書: | ROHS ISO-9001-2015 |
| ピン: | マルチピン | 材料: | Kovar 4J29 |
| ガラス: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| ハイライト: | 7ピンコバールハーメチックコネクタ,JMC-268マルチピンヘッダー,4j29ガラスメタルシールコネクタ |
||

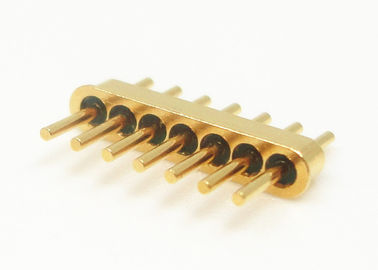

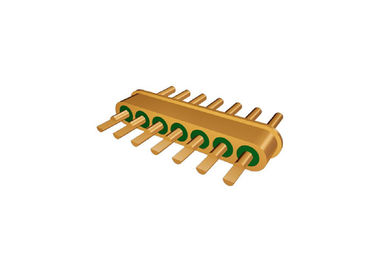

7ピン コバール 4j29 ハーメチック ガラス-メタルシール コネクタ マルチピンヘッダー
ハーメチック ガラス-メタルシール RF/DC フィードスルー /マルチピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率、低誘電損失のガラスを絶縁および支持材として使用します。ハウジングと導体は、高温で焼結された コバール合金 で作られ、表面は金メッキされています。センターコンダクタには、金線ボンディング、はんだ付け、嵌合など、さまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
仕様:
| 製品名 | ガラス-メタル マルチピンヘッダー |
| インピーダンス | その他 |
| タイプ | 7ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7050または7070タイプ
緑または白
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | ≥300V |
| ハーメティシティ | <1.01325 X 10E-08 std.cc/s |
| 絶縁抵抗 | 単ピンで≥2000MΩ、マルチピンで≥1000MΩ |
| 動作温度 | -65℃～+260℃ |
特徴:
-小型
-軽量
-ハーメチック
-安定した品質と 高信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法から選択可能
用途:
エレクトロニクスパッケージ、衛星、レーダーなどの航空宇宙、航空電子工学、自動車分野で幅広く応用されています。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um金メッキ
-厳密な 公差管理
-標準およびカスタムデザインから選択可能。
-高 コストパフォーマンスの高い製品とサービス
-標準サイズの在庫多数
-カスタム製品の迅速な納品

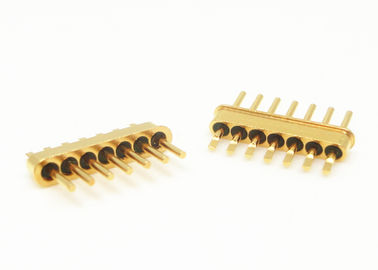

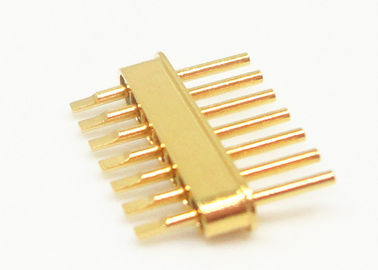

詳細画像
単位:mm
製品リスト: カタログ-ガラス-メタル ハーメチックシール.pdf
| 50Ω RF 単ピン JMシリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RF 単ピン JM標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RF 単ピン JM非標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| DC 単ピン JKシリーズ | はんだ付け、ボンディングの選択肢 |
| DC 単ピン JK標準シリーズ | はんだ付け、ボンディングの選択肢 |
| DC 単ピン JK非標準シリーズ | はんだ付け、ネイルヘッドボンディングの選択肢 |
|
マルチピンヘッダー JMCシリーズ
|
1～9ピン、1～3列から選択可能 |
| カスタム寸法 |
幅広い |
注意:
当社は100,000種類以上の ハーメチック ガラス-メタルシール コネクタ を取り扱っております。お探しのコネクタが見つからない場合は、詳細をお知らせください。
サンプルおよびカスタムサイズもご利用いただけます。
