ヘルメティック・コヴァール ゴールドプラチング ガラスから金属シール コンネクタ ガラスビーズ DC フィードスルー
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属への密封 | 塗装: | 黄金塗装 |
|---|---|---|---|
| 阻力: | 50Ω RF DCまたはその他 | 証明書: | ROHS ISO-9001-2015 |
| ピン: | シングル | 材料: | コヴァール 4J29 |
| ガラス: | 7052,7070 | Hermecity: | <1> |
| ハイライト: | 密閉電気コネクタ,小型rfのコネクター |
||
密閉式ガラスから金属のシールコネクタ RFフィードスルー 多ピンヘッダ
ヘルメティックガラスから金属の密封 RF/DC フィードスルー /マルチピンヘッダ/コネクタまたガラスの隔熱器主にマイクロ波信号,電源信号,制御信号をモジュールとモジュール,ガス密封要件のあるモジュールとコンポーネント間で送信するために使用されます.密封部品の最も重要な部品の1つです.
低ダイレクトレティック常数と低ダイレクトレティック損失を持つガラスは,隔熱およびサポート材料として使用されます.コヴァール合金中央導体には金線結合,溶接,配合など様々な終結スタイルがあります.ガラスの隔熱器は小さく軽く,密閉性があり,信頼性が高く,近年,電子機器製造産業で広く使用されています.カタログ ガラスから金属への密封.pdf
仕様:
| 製品名 | 密封されたガラスから金属の密封 |
| 阻力 | DCまたはその他 |
| タイプ | 1ピン |
| 列 | 1 行目 |
| 色 | 黄金製 |
| ハウジングとピン材料 | コヴァール 4J29 |
|
ガラスの材料
ガラスの色
|
7050または7070型
緑色か白色
|
| 周波数範囲 | NA |
| VSWR | NA |
| 電圧に耐える | ≥300V |
|
ハルメシティ 漏れ率 |
<1.01325 × 10-3パ*cm3/s |
| 断熱抵抗 | シングルピンでは ≥2000MΩ,マルチピンでは ≥1000MΩ, |
| 動作温度 | -65°C~+260°C |
特徴:
- サイズが小さい
- 軽量
- 封鎖した
-安定した品質と高い信頼性
- 内導体: 金線結合,溶接,配合方法の選択
適用:
電子パケット,電子対策,衛星,ミサイル,レーダーなどの幅広いアプリケーションが軍事,航空電子,航空宇宙および自動車に登録されています.ミリメートル波産物.
利点:
- 軍用品で1.27ミリゴールド
- 厳格だ容量制御
-標準デザインとカスタムデザイン
- 高い費用対効果の高い製品やサービス
- 標準サイズの大きなストック
- カスタム製品の迅速な配達

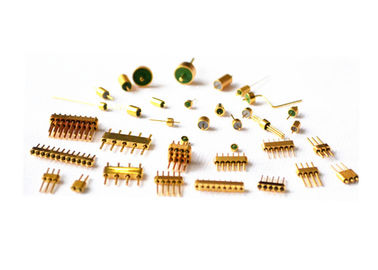

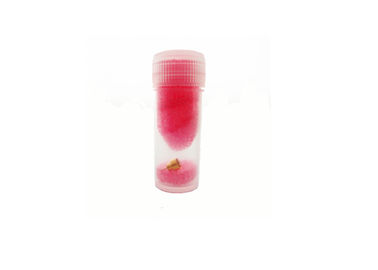

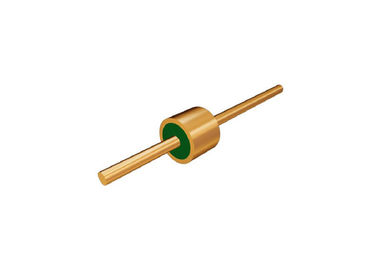

詳細な画像
製品リスト:
| モデル | A について | B について | C について | d | D | 終了 | モデル | A について | B について | C について | d | D | 終了 |
| -JK1515-0 わかった38 | 1.5 | 1.5 | 5 | 0.4 | 1.5 | 溶接 | JK1614-0.5B-JH | 1.4 | 0.5 | 17.9 | 0.5 | 1.6 | 結合L について |
| -JK1615-0 -JK1615-0 -JK1615-0 -38 | 1.5 | 1.9 | 8 | 0.4 | 1.6 | 溶接 | JK1615-0.5-1-JH | 1.5 | 2.5 | 9 | 0.5 | 1.6 | 結合L について |
| JK1515-0.38-2-JH | 1.5 | 0.5 | 4.5 | 0.4 | 1.5 | 結合 2 | JK2044-0.5-JH | 4.4 | 0.4 | 6.3 | 0.5 | 2 | 結合2 |
| JK151616-0. わかった4 | 1.6 | 14.2 | 30 | 0.4 | 1.6 | 溶接 | JK2016-0.5-2-JH | 1.6 | 0.6 | 4.5 | 0.5 | 2 | 結合2 |
| JK1616-0 やってみろ45 | 1.6 | 4 | 16 | 1.45 | 1.6 | 溶接 | JK1919-0.6-JH | 1.9 | 1.9 | 7.9 | 0.6 | 1.9 | 結合2 |
| JK2020-045 | 2 | 4 | 10 | 0.45 | 2 | 溶接 | JK1919-0.6 | 1.9 | 1.9 | 7.9 | 0.6 | 1.9 | 溶接 |
| JK1616-0.45-1 | 1.6 | 14.2 | 30 | 0.45 | 1.6 | 溶接 | JK2040-0 やってみろ6 | 4 | 1 | 6 | 0.6 | 2 | 溶接 |
| JK1614-0.45-2 | 1.4 | 5 | 11.4 | 0.45 | 1.6 | 溶接 | JK2040-0.6-1-JH | 4 | 1.5 | 10 | 0.6 | 2 |
結合 右端 |
| JK2020-0.45-2 | 2 | 3 | 6.3 | 0.45 | 2 | 溶接 | JK2016-0 やってみろ7 | 1.6 | 15.1 | 17 | 0.7 | 2 | 溶接 |
| JK1616-0.45-3 | 1.6 | 1.05 | 4.65 | 0.45 | 1.6 | 溶接 | JK2016-0.7A | 1.6 | 5 | 11.6 | 0.7 | 2 | 溶接 |
| JK2016-0 やってみろ5 | 1.6 | 5.8 | 12 | 0.5 | 2 | 溶接 | JK2016-0.7B | 1.6 | 1.5 | 7.1 | 0.7 | 2 | 溶接 |
| JK1616-0 やってみろ5 | 1.6 | 14.2 | 30 | 0.5 | 1.6 | 溶接 | JK2016-0.7C | 1.6 | 0.3 | 20 | 0.7 | 2 | 溶接 |
| JK1619-0 やってみろ5 | 1.9 | 2 | 5.1 | 0.5 | 1.6 | 溶接 | JK2016-0.7D | 1.6 | 4 | 9.6 | 0.7 | 2 | 溶接 |
| JK2018-0 について5 | 1.8 | 7.2 | 11.5 | 0.5 | 2 | 溶接 | JK2016-0.7E | 1.6 | 1.5 | 4.6 | 0.7 | 2 | 溶接 |
| JK2030-0 やってみろ5 | 3 | 2 | 10 | 0.5 | 2 | 溶接 | JK1818-0. わかった7 | 1.8 | 0.4 | 22.2 | 0.7 | 1.8 | 溶接 |
| JK2018-0.5A | 1.8 | 1.5 | 9.5 | 0.5 | 2 | 溶接 | JK2035-0 試した7 | 3.5 | 3 | 13 | 0.7 | 2 | 溶接 |
| JK1614-0.5A | 1.4 | 4 | 9 | 0.5 | 1.6 | 溶接 | JK2017-0 について7 | 1.7 | 3 | 9.7 | 0.7 | 2 | 溶接 |
| JK1615-0.5-JH | 1.5 | 0.5 | 7 | 0.5 | 1.6 | 結合2 | JK2016-0.7-1 | 1.6 | 1.5 | 7.6 | 0.7 | 2 | 溶接 |
| JK1619-0.5-1-JH | 1.9 | 3 | 8.7 | 0.5 | 1.6 | 結合2 | JK2016-0.7-2 | 1.6 | 1.5 | 6.3 | 0.7 | 2 | 結合R |
| JK1619-0.5-2-JH | 1.9 | 4.6 | 10.3 | 0.5 | 1.6 | 結合2 | JK2016-0.7F-JH | 1.6 | 5 | 9.1 | 0.7 | 2 | 結合L について |
| JK2016-0.5-JH | 1.6 | 5.8 | 12 | 0.5 | 2 | 結合2 | JK2035-0.7-1-JH | 3.5 | 3 | 22 | 0.7 | 2 | 溶接 |
| JK2016-0.7B-JH | 1.6 | 1.5 | 7.1 | 0.7 | 2 | 結合L について | 試験用品は, | 1.5 | 3 | 6.5 | 0.8 | 2 | 結合 2 |
| JK2020-075 | 2 | 4 | 12 | 0.75 | 2 | 溶接 | JK2530-09 | 3 | 1.8 | 6.6 | 0.9 | 2.5 | 溶接 |
| -JK2516-0 -JK2516-0 -JK2516-0 -JK2516-0 -8 | 1.6 | 1.5 | 10 | 0.8 | 2.5 | 溶接 | JK2816-1 やってみろ0 | 1.6 | 2 | 6.6 | 1 | 2.8 | 溶接 |
| -JK2540-0 -JK2540-0 -JK2540-0 -JK2540-0 -8 | 4 | 4 | 10 | 0.8 | 2.5 | 溶接 | JK2816-1.0-2-JH | 1.6 | 4.9 | 10.3 | 1 | 2.8 | 結合 2 |
| JK3218-0 やってみろ8 | 1.8 | 20 | 51.8 | 0.8 | 3.2 | 溶接 | JK3218-1 | 1.8 | 15 | 27 | 1 | 3.2 | 溶接 |
| -JK2518-0 -JK2518-0 -JK2518-0 -JK2518-0 -8 | 1.8 | 5 | 12.8 | 0.8 | 2.5 | 溶接 | -JK3015-1 -JK3015-1 -JK3015-1 -3 | 1.5 | 3 | 10.5 | 1.3 | 3 | 溶接 |
| ジェイ・K・2015-08 | 1.5 | 3 | 6.5 | 0.8 | 2 | 溶接 | JK3015-1.3-1 | 1.5 | 6.1 | 10.2 | 1.3 | 3 | 溶接 |
| JK2015-0.8A | 1.5 | 3 | 10.5 | 0.8 | 2 | 溶接 | JK3430-1 やってくれ4 | 3 | 4.5 | 10.5 | 1.4 | 3.4 | 溶接 |
| JK2520-0 やってみろ8 | 2 | 4 | 14 | 0.8 | 2.5 | 溶接 | JK3916 | 1.6 | 2 | 6.6 | 2 | 3.9 | 溶接 |
|
B.2=両端を結合する B.L.=左端の結合 B.R.=右端の結合 |
|||||||||||||
注記:
100万種類以上ありますヘルメティック ガラスから金属のシール接続器,あなたが使っているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
