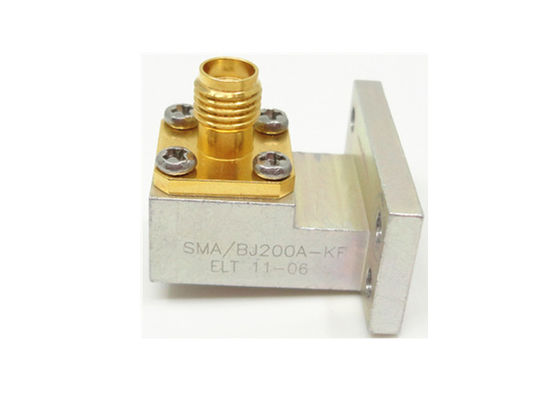

WR90 WR75 WR42 SMAメス導波管-同軸アダプタ 8.15GHz～22GHz

大画像 : WR90 WR75 WR42 SMAメス導波管-同軸アダプタ 8.15GHz～22GHz ベストプライス

商品の詳細:

起源の場所:	中国
ブランド名:	ELT
証明:	ISO 9001:2015, ISO 14001:2015
モデル番号:	SMAの同軸アダプターへのELT導波管

お支払配送条件:

最小注文数量:	5 PCS
価格:	交渉可能
パッケージの詳細:	標準的な輸出カートン
受渡し時間:	5~7 営業日 (在庫の場合)
支払条件:	トン/ Tは、ウェスタンユニオンは、L /℃
供給の能力:	毎月10,000個

詳細製品概要

製品名:	コアキシアルアダプターへの波導体	材料:	真鍮コネクタ
周波数範囲:	8.15〜22GHz	コネクタ:	SMA
VSWR:	1.25	インピーダンス:	50オーム
導波管のサイズ:	WR112 WR90 WR75 WR62 WR51 WR42	ボディスタイル:	打ち上げの終わり,右角
ハイライト:	WR90導波管-SMAアダプタ , WR75導波管同軸アダプタ 8.15GHz , WR42導波管アダプタ 22GHz

WR90 WR75 WR42 SMAメス導波管-同軸アダプター 8.15 GHz～22 GHz

導波管-同軸アダプター を製造Xi'an Elite Electronic Industrial Co., Ltd. は、直角とエンドローンチの2つの構造に分かれています。同軸側導波管アダプターについては、 Nタイプ、TNC、SMA、3.5mm、2.4mm、SMP、SSMPなど、その他多くのタイプを提供できます。周波数範囲は6.5GHzから50GHzです。当社の導波管モデルはBJ84からBJ400（wr112-wr22）までです。さらに、カスタム同軸導波管アダプターをお客様の特別なご要望に応じて提供できます。

仕様:

製品名	導波管-SMA同軸アダプター
同軸タイプ	SMA
導波管サイズ	WR112 WR90 WR75 WR62 WR51 WR42

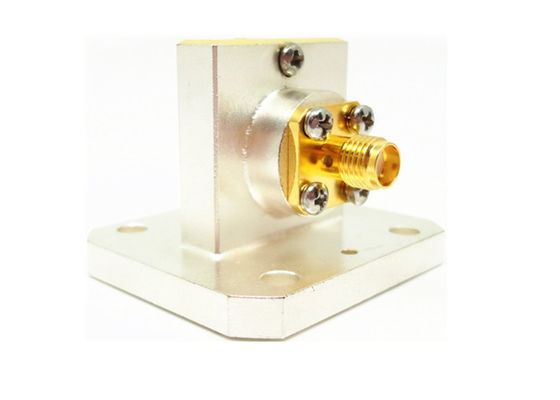

ボディスタイル	エンドローンチ、直角
周波数範囲	8.15-22GHz
インピーダンス	50オーム
VSWR	1.25

利点:

-当社の導波管アダプターは、高い信頼性、小型サイズ、優れた性能などを備えており、マイクロ波測定やミリ波デバイスなどで広く採用されています。

詳細図（mm）:

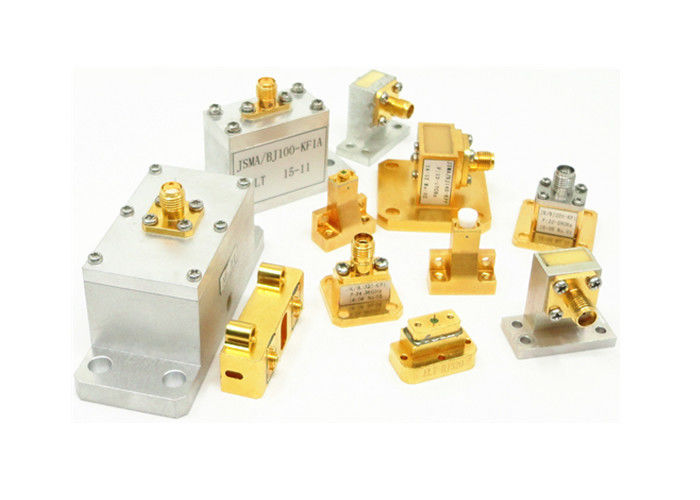

導波管-SMA同軸アダプターリスト:

モデル番号	説明	注
SMA/BJ100-KF	WR90からSMAメス直角アダプター	BJ100=WR90

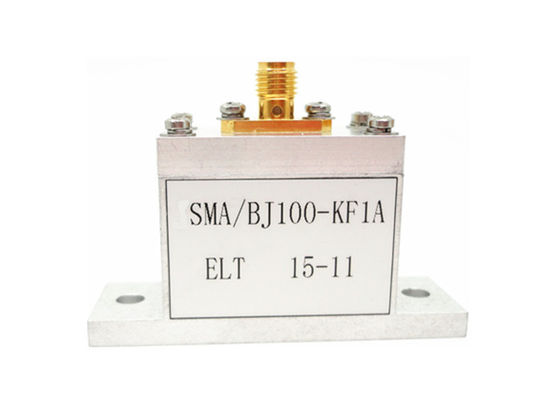

SMA/BJ100-KF1B	WR90からSMAメスエンドローンチアダプター
SMA/BJ100A-KF	WR90AからSMAメス直角アダプター（ハーメチックリング付き）	BJ100A=WR90A
SMA/BJ100A-KF1	WR90AからSMAメス直角アダプター
SMA/BJ120-KF	WR75からSMAメス直角アダプター（高さ25.8mm）	BJ120=WR75
SMA/BJ120-KF1	WR75からSMAメスエンドローンチアダプター
SMA/BB120B-KF	WR75BからSMAオス直角アダプター（高さ30mm）	BJ120B=WR75B

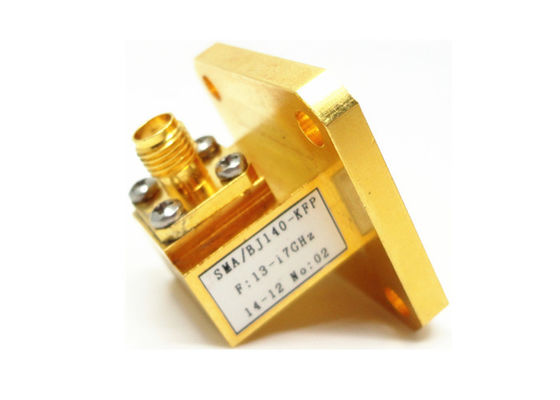

SMA/BJ140-KF	WR62からSMAメス直角アダプター	BJ140=WR62
SMA/BJ140-KF1	WR62からSMAメスエンドローンチアダプター
SMA/BJ180-KF	WR51からSMAメスエンドローンチアダプター	BJ180=WR51
SMA/BJ180-KF1A	WR51からSMAメスエンドローンチアダプター

導波管規格の相互参照

中国規格	国際規格	周波数範囲（GHz）
BJ84	WR112	6.57～9.99
BJ100	WR90	8.20～12.5
BJ120	WR75	9.84～15.0
BJ140	WR62	11.9～18.0
BJ180	WR51	14.5～22.0
BJ220	WR42	17.6～26.7
BJ260	WR34	21.7～33.0
BJ320	WR28	26.5～40.0
BJ400	WR22	32.9～50.1
BJ500	WR19	39.2～59.6
BJ620	WR15	49.8～75.8
BJ740	WR12	60～90
BJ900	WR10	74～110
