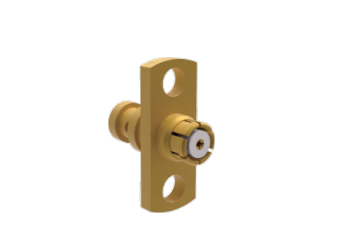

SMP 2 穴フランジ マウント パネル マウント 50ohm 嵌合ケーブル CXN3657
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMP RF コネクタ | 性別: | 女性 |
|---|---|---|---|
| モデル: | SMP-KF657-15 | 周波数範囲: | 0.3MHz～18GHz |
| ハウジング: | 銅合金、金メッキ | 連絡先: | 銅合金、金メッキ |
| 絶縁体: | PTFE | 絶縁抵抗: | >5000MΩ |
| DWV: | 500V | 差し迫り: | 50オーム |
| 温度: | -55℃～+125℃ | ケーブルの種類: | CXN3657、EQV。ケーブル |
| 在庫あり: | >200個 | インピーダンス: | 50オーム |
| 連絡先: | 銅合金,金塗装 | ||
| ハイライト: | SMP フランジマウント RFコネクタ,2穴パネルマウントSMPコネクタ,ケーブル用50ΩSMPコネクタ |
||
製品説明:
高性能SMP RFコネクタ (DC～40 GHz)
SMP RFコネクタは、最大40 GHzまでの高周波信号伝送用に設計された超小型プッシュオン同軸コネクタです。コンパクトなフットプリントにより、高密度ボード間接続が可能になり、高度な通信、レーダーシステム、精密電子機器に最適なソリューションとなります。多様な組み立て要件に対応するため、オスプラグは3つのインターフェイス構成で利用可能です。最大の保持力を得るためのフルデテント、長寿命の嵌合サイクルを実現するリミテッドデテント、信頼性の高いブラインドメートリングアプリケーション用のスムーズボアです。これらの汎用性の高いコネクタは、PCBおよびケーブルアセンブリの両方のアプリケーションで優れたパフォーマンスを発揮します。
|
電気的特性
|
||
|
インピーダンス
|
50Ω
|
|
|
周波数範囲
|
DC～40GHz
|
|
|
定格電圧
|
170VRMS
|
|
|
誘電体耐電圧
|
500VRMS
|
|
|
絶縁抵抗
|
≥5000MΩ
|
|
|
|
外導体
|
通常≤2.5mΩ
|
|
センター導体
|
通常≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC～18GHz | 18GHz～26.5GHz | 26.5～40GHz | |
| ストレート | ≤1.25 | ≤1.3 | ≤1.4 | |
| 直角 | ≤1.3 | |||
| アダプター | ≤1.25 | ≤1.3 | ≤1.4 | |
| その他 | ≤1.3 |
ストレート、フランジはカートンに入れられます。発送後に追跡番号をお知らせします。、SMPモデル:SMP-KF657-15
ケーブルモデル:CXN 3657
ケーブルOD: 1.46mm
ケーブルカラー: グレー
CXN3657ケーブルと嵌合する直角SMPコネクタもご用意しています
の概略寸法はカートンに入れられます。発送後に追跡番号をお知らせします。 Jack mating cable CXN3657, Model:SMP-KW657-11
その他の製品および詳細仕様については、お気軽にお問い合わせください。
アプリケーション:
Xi'an Elite Electronicは、RFコネクタ＆アダプター、マイクロ波/導波管コンポーネント＆ケーブルアセンブリの大手メーカーであり、航空宇宙、航空、ナビゲーション、衛星、レーダー、通信分野で23年以上にわたりサービスを提供しています。カスタマイズ:
製品カスタマイズサービス
SMP RFコネクタが利用可能です:ブランド名: ELT
MOQ: 200個
価格: 数量による
図面または詳細をお送りいただければ、エンジニアが評価を手配するか、代替モデルをお勧めするか、ソリューションを提供いたします。
コネクタのカスタマイズも可能です
SMA、SSMA、SMP、SSMP(SMPM)、CSMP(SMPS)、ASMP、N、TNC、TNCA、BMA、SBMA、2.92mm、2.4mm、1.85mm、Micro Dコネクタ、RFロード、アンテナ、フィルター、パワーディバイダー、カプラー。梱包と配送:
梱包
SMP RFコネクタはカートンに入れられます。発送後に追跡番号をお知らせします。1個/小ビニール袋
10個/大ビニール袋
100個/カートンボックス
の
SMP RFコネクタはカートンに入れられます。発送後に追跡番号をお知らせします。配送の場合、
SMP RFコネクタはカートンに入れられます。発送後に追跡番号をお知らせします。
