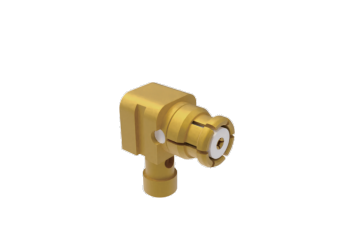

SMP 直角ジャック 50ohm ケーブル CXN3657 に適しています
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMP RF コネクタ | 性別: | 女性 |
|---|---|---|---|
| モデル: | SMP-KW657-11 | 周波数範囲: | 0.3MHz～18GHz |
| ハウジング: | 銅合金、金メッキ | 連絡先: | 銅合金、金メッキ |
| 絶縁体: | PTFE | 絶縁抵抗: | >5000MΩ |
| DWV: | 500V | 差し迫り: | 50オーム |
| 温度: | -55℃～+125℃ | ケーブルの種類: | CXN3657、EQV。ケーブル |
| 在庫あり: | >200個 | 連絡先: | 銅合金,金塗装 |
| インピーダンス: | 50オーム | ||
| ハイライト: | SMP 直角ジャック 50オーム,ケーブル用SMP RFコネクタ CXN3657,50オーム SMP 直角コネクタ |
||
製品説明:
SMP RFコネクタは、最大40GHzの高周波アプリケーション向けに設計された小型プッシュオンRF同軸コネクタです。コンパクトな設計により、高密度なボード間接続が可能になり、通信、レーダー、電子機器で広く使用されています。オスプラグは、それぞれ高い保持力、頻繁な嵌合サイクル、ブラインドメートアプリケーション向けに最適化された、フルデテント、リミテッドデテント、スムースボアの3つの構成で利用可能であり、PCBおよびケーブルアセンブリの多様な要件を満たします。
|
電気的特性
|
||
|
インピーダンス
|
50Ω
|
|
|
周波数範囲
|
DC～40GHz
|
|
|
定格電圧
|
170VRMS
|
|
|
誘電体耐電圧
|
500VRMS
|
|
|
絶縁抵抗
|
≥5000MΩ
|
|
|
|
外導体
|
通常≤2.5mΩ
|
|
中心導体
|
通常≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC～18GHz | 18GHz～26.5GHz | 26.5～40GHz | |
| ストレート | ≤1.25 | ≤1.3 | ≤1.4 | |
| 直角 | ≤1.3 | |||
| アダプター | ≤1.25 | ≤1.3 | ≤1.4 | |
| その他 | ≤1.3 |
の概略寸法はカートンに入れられます。発送後に追跡番号を提供します。Jack Mating Cable CXN3657, モデル:SMP-KW657-11
SMP RFコネクタ参考用ケーブルアセンブリ:
ケーブルモデル:CXN 3657
ケーブルOD:1.46mm
ケーブルカラー:グレー
周波数:最大18GHz、40GHz
ストレート、フランジもございますはカートンに入れられます。発送後に追跡番号を提供します。, SMPモデル:SMP-KF657-15
ケーブルモデル:CXN 3657
ケーブルOD: 1.46mm
ケーブルカラー:グレー
その他の製品および詳細仕様については、お気軽にお問い合わせください。
アプリケーション:
Xi'an Elite Electronicは、航空宇宙、航空、ナビゲーション、衛星、レーダー、通信分野で23年以上にわたりRFコネクタ＆アダプター、マイクロ波/導波管コンポーネント＆ケーブルアセンブリの大手メーカーです。カスタマイズ:
製品カスタマイズサービス
SMP RFコネクタが利用可能です:ブランド名: ELT
MOQ: 200個
価格: 数量によります
図面または詳細をお送りいただければ、エンジニアが評価を手配するか、代替モデルをお勧めするか、ソリューションを提供いたします。
コネクタのカスタマイズも可能です
SMA、SSMA、SMP、SSMP（SMPM）、CSMP（SMPS）、ASMP、N、TNC、TNCA、BMA、SBMA、2.92mm、2.4mm、1.85mm、Micro Dコネクタ、RFロード、アンテナ、フィルター、パワーディバイダー、カプラー。梱包と配送:
梱包
SMP RFコネクタはカートンに入れられます。発送後に追跡番号を提供します。1個/小ビニール袋
10個/大ビニール袋
100個/カートンボックス
の
SMP RFコネクタはカートンに入れられます。発送後に追跡番号を提供します。配送の場合、
SMP RFコネクタはカートンに入れられます。発送後に追跡番号を提供します。
