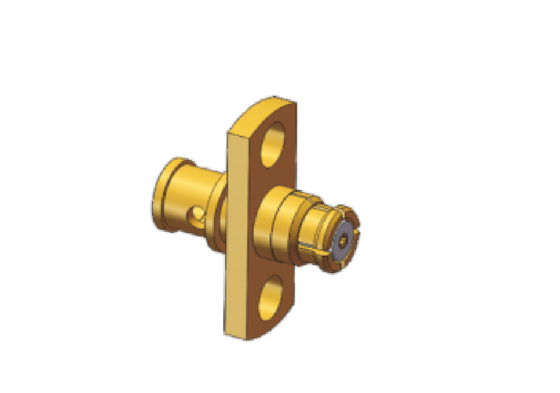

2ホールフレンズマウント SMP 女性用ケーブルコネクタ ジャック CXN3506/MF108A 配合 周波数 18GHz まで
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 温度: | -55℃～+125℃ | モデル: | SMP-KF506-35 |
|---|---|---|---|
| 連絡先: | 銅合金、金メッキ | DWV: | 500V |
| 差し迫り: | 50Ω | 絶縁体: | PTFE |
| 製品名: | SMP フランジ メス ケーブル コネクタ | 周波数範囲: | 0.3MHz～18GHz |
| ハウジング: | 銅合金、金メッキ | 在庫あり: | >500個 |
| 絶縁抵抗: | >5000MΩ | カルベの交配: | MF108A / CXN3506 |
| ハイライト: | 2ホールフレンズマウント SMPコネクタ,SMP 女性用ケーブルコネクタのジャック,SMP RFコネクタ 18GHzまで |
||
製品説明:
SMP プッシュオンサブミニチュア同軸接続は 高周波 RF 動作のために設計されています 40 GHz まで.このシリーズは電子機器のボード・トゥ・ボード・リンクで広く使用されています通信システム,衛星通信システム,レーダーシステム.空間節約設計により,回路板の高密度レイアウトをサポートし,全体的な設置スペースを大幅に最適化します.
SMP 男性用プラグには3つの異なるデザインが提供されています:完全な放出,限られた放出 (半放出/半放出) とスムーズな穴 (キャッチャーズ・グローブスタイル).あなたの実際の労働条件に応じて適切なタイプを選択することができます.
震動と衝撃に強い抵抗力がありますケーブル接続や信号連続性を保証しなければならないシナリオでは完璧に動作します.
リミテッド・デタン・バリエーションは 保持強さと使用寿命をバランスします 滑らかな穴構造に基づいて開発され 長期間繰り返された交配に注目されていますそしてPCB組み立てと盲点配列接続の主流のオプションです.
滑らかな穴のスタイルは,一貫した挿入と抽出力を誇っています. それは軸性および放射性位置偏差を補うことができます.板から板へのSMPコネクタの大量組み立てや大規模ブラインドマッチングプロジェクトにとって最高の選択肢です.
|
電気特性
|
||
|
阻力
|
50Ω
|
|
|
周波数範囲
|
DC~40GHz
|
|
|
定位電圧
|
170VRMS
|
|
|
ダイレクトリック 電圧抵抗
|
500VRMS
|
|
|
断熱抵抗
|
≥5000MΩ
|
|
|
|
外導体
|
通常≤2.5mΩ
|
|
中央導体
|
通常≤6mΩ
|
|
|
VSWR
|
≤13
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| ストレート | ≤125 | ≤13 | ≤14 | |
| 右角 | ≤13 | |||
| アダプター | ≤125 | ≤13 | ≤14 | |
| ほか | ≤13 |
SMP ジャックフレンズマウントカップリングケーブル CXN3506 / MF108Aの概要の寸法,モデル:SMP-KF506-35 18GHzまで
あなたの参照のために右角SMPケーブル組成:
ケーブルモデル:CXN 3506
ケーブルオーダー:2.3mm
ケーブル色:グレー
周波数:18GHzまで
SMPのモデル:SMP-K506 18GHzまで
ケーブルモデル:CXN 3506 / MF108A
ケーブルオーダー:2.3mm
キャベルの色:グレー
より多くの製品については,SMPケーブルコネクタリストの販売3@xa-elite.com.cnのために自由に私たちと連絡してください
応用:
Xi'an Elite Electronicは,RFコネクタとアダプター,マイクロ波/波導体部品とケーブルアセンブリの主要なメーカーであり,航空,航海,衛星,レーダー,通信農地では23年以上.
カスタマイズ:
異なる長さのSMPコネクタのための製品カスタマイゼーションサービスは利用できます:
ブランド名:ELT
MOQ: 200 pcs
価格: 量によって異なります
設計図や詳細を 送信してください. 評価を エンジニアに委ねます. 代替モデルを 提案したり,解決策を 提供したりします.
接続器のカスタマイズも提供できます.SMA,SSMA,SMP,SSMP,CSMP,SMPS,ASMP,N,TNC,TNCA,BMA,SBMA,2.92mm,2.4mm,1.85mm,マイクロDコネクタRF負荷アンテナ,フィルター,電源分割器,コップラー
梱包と輸送:
SMP直線コネクタのパッケージ:
1枚/小さなプラスチック袋
10個/大きなプラスチック袋
100個/カートン
SMPコネクタは,輸送中に保護されるように小さな紙箱に安全に梱包されています. 箱には製品名と仕様が記載されています.
輸送のために,SMPコネクタはカロンに置かれています.我々は輸送後に追跡番号を提供します.
