RG178 50オーム SMAオス ストレートコネクタ

オンラインです
認証
中国 Xi'an Elite Electronics Co., Ltd. 認証
中国 Xi'an Elite Electronics Co., Ltd. 認証
プロダクトは予想通りそして良質丁度でした。でした優秀整備して下さい。完全に再度から命令します。

—— グレゴリー、米国

私の条件を理解し、右の部品を追求しました。

—— イアン、ニュージーランド

それはあなたに対処する大きい喜びで、あなたの助けおよび提案に感謝します。近い将来により多くのcopperationがあることを望んで下さい。

—— Terence、シンガポール

SMPのコネクターは良質、漏出率非常に経済的な価格の1*10^-9 mbar*l/s.aの大きい取り引きに達することができますです。

—— Jonh、米国

専門の販売人

—— Abdu、サウジ アラビア

高周波のコネクタが 良かった

—— ジャッキー,韓国

ケーブルをテストしたところ 期待通りだ

—— ジョシュ,イギリス

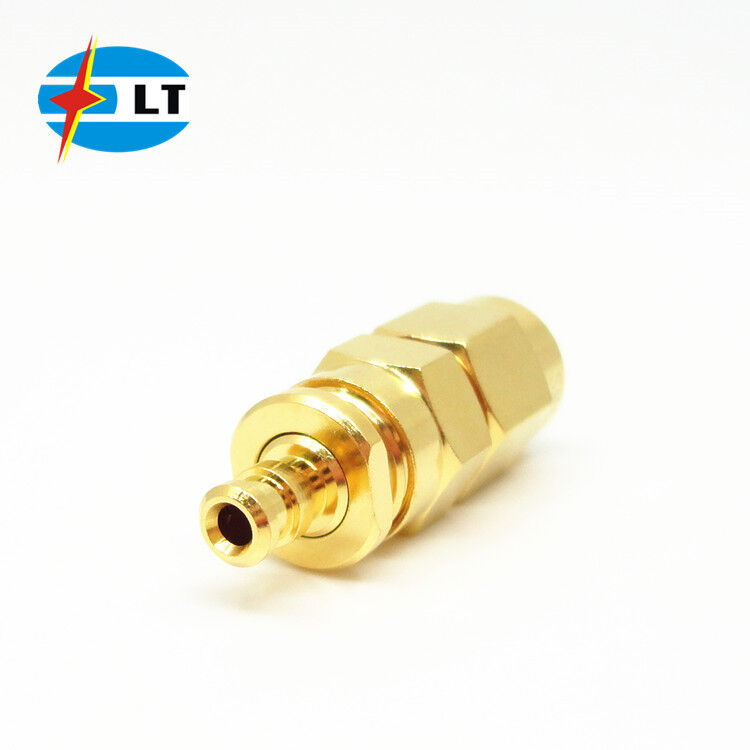

RG178 50オーム SMAオス ストレートコネクタ

RG178 50Ohm SMA Male Straight Connector
RG178 50Ohm SMA Male Straight Connector

大画像 :  RG178 50オーム SMAオス ストレートコネクタ ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: ELT (Elite)
証明: ROHS, ISO-9001-2015
モデル番号: SMA-J2A
お支払配送条件:
最小注文数量: 100個
価格: 交渉可能
パッケージの詳細: 標準輸出カートン
受渡し時間: 3〜4週間以内に
支払条件: T/T、ウェスタンユニオン、L/C
供給の能力: 1,000月に100個
詳細製品概要
製品名: SMA RFコネクタ メッキ: 金メッキ
性別: 男 頻度: DC~18GHz
タイプ: SMA 動作電圧: 海水位の335V r.m.s
体: 真鍮 インピーダンス: 50Ω
製品名: SMA RFコネクタ
ハイライト:

RG178 SMAオスコネクタ

,

50オームSMAストレートコネクタ

,

SMA RFコネクタ RG178

RG178 SMAケーブル 50オーム 金メッキ SMAオス ストレートコネクタ

SMA電気コネクタは、ミニチュアサイズ、振動防止、最大18GHz(当社のSMA RFコネクタは20GHzまで対応可能)の広帯域周波数範囲を持つねじ込み式RF同軸コネクタであり、マイクロ波、アンテナ、試験機器などに広く使用されています。
お客様のさまざまな要求に応じて、SMA RFコネクタおよびアダプタをカスタマイズできます。SMAバルクヘッドおよびSMAフランジマウント、SMA直角コネクタも利用可能です。

仕様:
電気的特性:
インピーダンス 50Ω
周波数範囲 フレキシブルケーブル DC~12.4GHz
セミリジッドケーブル DC~18GHz
定格電圧 335 VRMS(最大海抜)
耐電圧 1000 VRMS(最大海抜)
絶縁抵抗 ≥5000MΩ
接触抵抗 センターコンタクト ≤3.0mΩ
外部導体 ≤2.0mΩ VSWR(定在波比)
≤1.3 SMA RF同軸コネクタの概略図:


RG178 50オーム SMAオス ストレートコネクタ

(mm)材質および機械的特性:

材質および機械的特性:

SMA-J2A

SMA-J2A (7)_.jpgSMA-J2A (8)_.jpg



オス/プラグ

オス/プラグ
真鍮 金メッキ シェル/ハウジング ステンレス鋼
金メッキ シェル/ハウジング ステンレス鋼
ニッケルメッキ シェル/ハウジング 真鍮
不動態化 シェル/ハウジング ステンレス鋼
不動態化 絶縁体 PTFE
シーリングリング シリコーンゴム
耐久性 500サイクル
トルク 0.79~1.13N.m
*その他の材質および表面コーティングはカスタマイズ可能です 主な特徴:
1. 周波数範囲最大18GHz サブミニチュア同軸コネクタ



2. ねじ込み式インターフェースを使用

3. 不動態化または金メッキで利用可能

4. 真鍮およびステンレス鋼の材質オプション
5. 多様な向きとPCB終端
6. ストレートまたは直角バージョンで利用可能
7. バルクヘッド、2穴パネル、4穴パネル、またはマウントなしオプションあり
8. オス、メス、アダプタのバリアントが豊富
9. RoHS準拠
製品カタログ:
RFアダプタ



SMA/SSMA RFコネクタ



SMP/SSMP RFコネクタ
TNC RFコネクタ
NタイプRFコネクタ
MCX/MMCX RFコネクタ
BNC RFコネクタ
RFケーブルアセンブリ
導波管-同軸アダプタ
ガラス-金属ハーメチックシール
J30Jシリーズコネクタ
マイクロ波回転ジョイント
用途:
* 航空宇宙



* ブロードバンド
* 計測機器
* 基地局
* 携帯通信

* 屋外設備

* レーダー、マイクロ波

* 位相配列アンテナ

* 電気通信

* ボード間相互接続
インターフェース寸法:

類似製品



1. RG178ケーブル用 金メッキ ストレート SMA RFコネクタ

RG178 50オーム SMAオス ストレートコネクタ



























2.



RG178ケーブル用 金メッキ RA SMA RFコネクタ

RG178 50オーム SMAオス ストレートコネクタ



3.RG178ケーブル用 金メッキ バルクヘッド SMA RFコネクタ

RG178 50オーム SMAオス ストレートコネクタ



注記: 当社は10,000種類以上の



RG178 50オーム SMAオス ストレートコネクタ



SMA
コネクタを取り扱っております。お探しのコネクタが見つからない場合は、詳細をお知らせの上、お問い合わせください。
