マイクロ長方形 MDM D サブ 9ピンのコネクタ ヘルメティックソケット
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| シェルアウト: | アルミニウム合金 | コントクトピン: | 9つのピン |
|---|---|---|---|
| 材料: | 金属 | セクションエリア: | 0.15～0.3mm² |
| 接触距離: | 1.91mm | 標準: | MIL-DTL-83513 |
| 接点の種類: | マイクロ・トイス・ピン,ゴールド・プレート | 製品名: | J50J、Mirco-D、D-sub、MDM |
| ceritification: | ROHS ISO-9001-2015 | 漏れ率: | ≤1.01x10^-3 pa.cm^3/s |
| ハイライト: | マイクロ長方形D サブ9ピン接続器,密閉式D Sub 9ピンソケット,J30JシリーズDサブコネクタ |
||

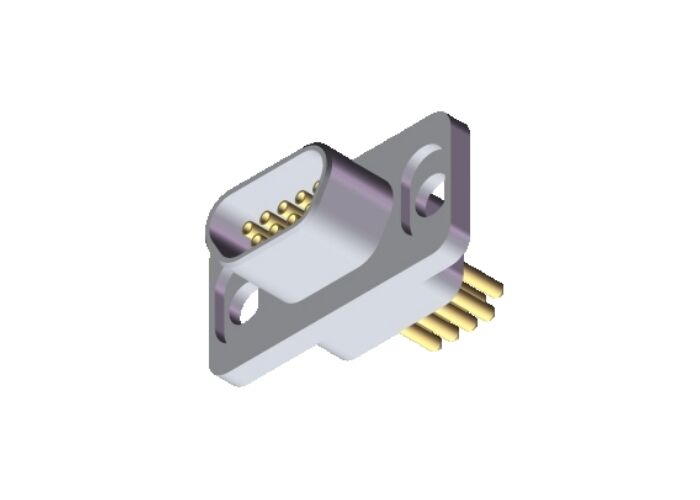

J50J ハーメチック D-sub ソケット
J50Jシリーズは、1.91mmのコンタクトピッチ、1.65mmの列間隔、断面積0.15～0.3mm²のワイヤー、および9、15、21、25、31、37、51、66コンタクトのコンタクト数を備えたメタルシェル製品です。
終端タイプには、圧着、はんだ付け、ストレートPCB、ライトアングルPCBなどがあります。
本製品は、高密度、軽量、小型化という利点を備えています。
内部ケーブル間、ケーブル対PCB、PCB対PCBの電気回路システム間の信頼性の高い相互接続を実現できます。
| コンタクト配置 (ピンインサートのフェイスビュー) |
仕様:
| 定格電流 | 5A |
| 定格電圧 | 300V |
| 絶縁抵抗 | ≥ 5000 MΩ |
| 耐久性 | 500サイクル |
| 耐電圧 | 1000V |
| 環境温度 | -55℃ ~ + 125℃ |
| 相対湿度 | +40℃ 時 95% 以下 |
| 振動 | 10Hz~ 2000Hz 196m/S² |
| 衝撃 | 980m/S² |

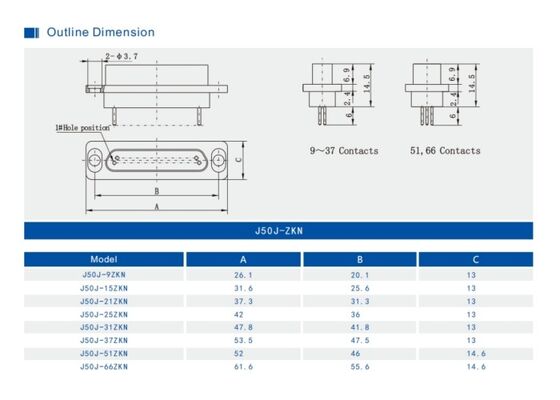

| 外形寸法図面 |
タイプ:
- J30Jシリーズ
- J30JM (ハーメチック) シリーズ
- J30 (プラスチック) シリーズ
- J50Jシリーズ
- J55Aシリーズ
- J55AM (ハーメチック) シリーズ
- J56Jシリーズ
- J30Jシリーズ
- J30JM (ハーメチック) シリーズ
- J30 (プラスチック) シリーズ
- J50Jシリーズ
- J55Aシリーズ
- J55AM (ハーメチック) シリーズ
- J56Jシリーズ
用途:
- 航空宇宙、レーダー
- 搭載機器
- 通信システム
- 航空宇宙、レーダー
- 搭載機器
- 通信システム
- 研究センター
- GPS
- UAV
- 通信-
衛星通信- ナビゲーションシステム
- 研究センター- 医療用途
- サーフェスマウント (SMT) ボード対ケーブル
