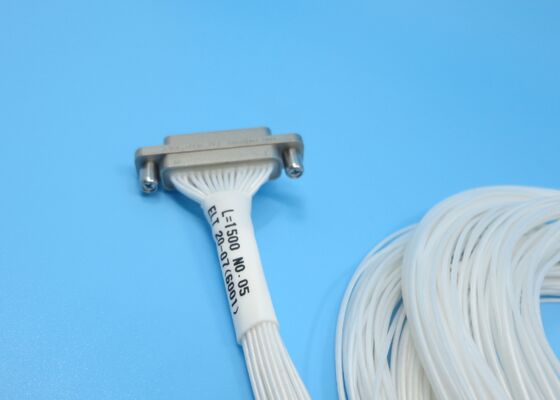

J30Jシリーズ コネクタ 角形 37ピン オスプラグ ワイヤー長1500mm 信号伝送用
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | J30Jシリーズコネクタ | 別名: | マイクロDコネクタ |
|---|---|---|---|
| 中心導体: | 銅合金,金塗装 | 外部導体: | アルミ合金,ニッケル塗装 |
| 連絡先: | 男性プラグ | DWV: | 800V |
| 連絡の終了: | 圧着 | 絶縁抵抗: | ≧5000MΩ |
| 連絡先/PIN: | 37連絡先 | 絶縁誘電体: | PBT |
| 動作温度: | -55℃～+125℃ | 保管温度: | -55℃～+125℃ |
| カスタマイズ: | 異なるケーブル長さ | ワイヤーの長さ: | 1500mm、1000mm、500mm、300mm、200mm |
| 交尾ケーブル: | AFR-250、白線 0.10mm2 ～0.15mm2 | ||
| ハイライト: | J30Jシリーズ 角形コネクタ 37ピン,J30Jシリーズ オスプラグ 信号伝送,角形コネクタ ワイヤー長1500mm |
||
製品説明:
J30Jシリーズコネクタは、航空宇宙およびポータブル機器向けに最適化されたJ30Jシリーズマイクロ丸型コネクタは、超小型、軽量構造、高信頼性を兼ね備えています。堅牢なアルミニウム合金シールドと振動耐性のあるねじ込みカップリングを備え、過酷な環境での安定した信号伝送を保証し、最新の電子システムの小型化と軽量化を促進します。
コンタクトシステム
柔軟なツイストピンコンタクトを備え、1.27mmのコンタクトピッチで安定した電気的性能を実現します。
利用可能なコンタクト構成: 9、15、21、25、31、37、51、66、74、および100ピン。
コンタクトは金メッキ銅合金で、低接触抵抗と優れた耐食性を提供します。
柔軟なツイストピンコンタクトを備え、1.27mmのコンタクトピッチで安定した電気的性能を実現します。
利用可能なコンタクト構成: 9、15、21、25、31、37、51、66、74、および100ピン。
コンタクトは金メッキ銅合金で、低接触抵抗と優れた耐食性を提供します。
ハウジングとシールド
耐久性と効果的なシールドのために、無電解ニッケルめっきを施した堅牢なAL合金に収められています。
ねじ込みカップリングを備え、要求の厳しい動作条件下で安全で振動に強い接続を保証します。
耐久性と効果的なシールドのために、無電解ニッケルめっきを施した堅牢なAL合金に収められています。
ねじ込みカップリングを備え、要求の厳しい動作条件下で安全で振動に強い接続を保証します。
終端オプション
複数の終端スタイルをサポートします。これには、はんだ終端、右アングル/ストレートPCBマウント、および圧着ワイヤアセンブリが含まれます。
複数の終端スタイルをサポートします。これには、はんだ終端、右アングル/ストレートPCBマウント、および圧着ワイヤアセンブリが含まれます。
技術データ:
J30Jシリーズコネクタ 37コンタクト オスプラグの外形寸法:
| 製品モデル |
J30J-37TJL-1500 (37ピン、オスプラグ、ワイヤ長1500mm) |
||
| 技術 | 材料と仕上げ | ||
| インピーダンス | / | センターコンタクト | 銅合金、金メッキ |
| DWV | 800V | アウターコンタクト | アルミニウム合金、ニッケルめっき |
| 絶縁抵抗 | >5000MΩ | 絶縁体 | PBT |
| 温度 | 動作温度: -55℃～+125℃ 保管温度: -55℃～+125℃ | ||
用途:
航空宇宙: レーダーシステム、衛星通信、テレメトリ＆制御システム
エレクトロニクス: 通信機器、車載機器およびシステム
ハイエンド産業: 医療機器、試験装置、ダウンホール検出装置
マイクロ波・RF機器: 小型送受信機モジュール、PCB間/PCB-ケーブル間接続
カスタマイズ:
Elite Electronicsの製品カスタマイズサービスでJ30Jシリーズコネクタをカスタマイズ:
また、12ピン、24ピン、35ピン、39ピン、41ピンなどの特殊ピンもカスタマイズ可能です。カスタマイズ前にエンジニアによるプロジェクト評価を行います。
梱包と配送:
- 梱包:
J30Jシリーズコネクタは、輸送中の損傷を防ぐために、保護フォームを備えた丈夫な段ボール箱にしっかりと梱包されています。
- 配送:
安全かつ迅速な配送のために信頼できる宅配サービスを利用しています。すべての出荷には追跡番号が含まれており、輸送中の取り扱いミスを防ぐために安全に梱包されています。
