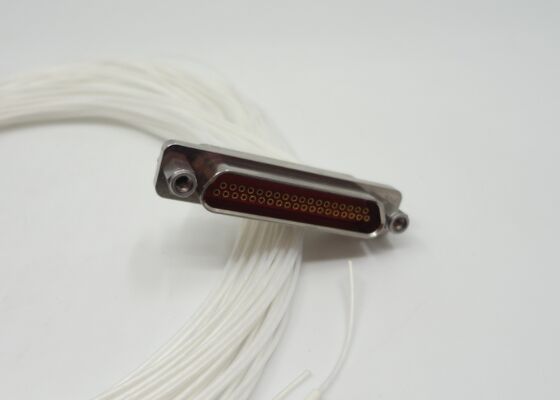

J30Jシリーズのコネクタ 直角型37コンタクト 女性用ソケット
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | J30Jシリーズコネクタ | 別名: | マイクロDコネクタ |
|---|---|---|---|
| 中心導体: | 銅合金,金塗装 | 外部導体: | アルミ合金,ニッケル塗装 |
| DWV: | 800V | 連絡の終了: | 圧着 |
| 絶縁抵抗: | ≧5000MΩ | 連絡先/PIN: | 37連絡先 |
| 絶縁誘電体: | PBT | 動作温度: | -55℃～+125℃ |
| 保管温度: | -55℃～+125℃ | 交尾ケーブル: | AFR-250、白線 0.10mm2 ～0.15mm2 |
| ワイヤーの長さ: | 1000mm、500mm、300mm、200mm、 | カスタマイズ: | 異なるワイヤ長さ |
| ハイライト: | J30Jシリーズ 女性用ソケットコネクタ,37 接触線付き直角接続器,レーダーシステムコネクタ 300mmワイヤー |
||
製品説明:
J30Jシリーズコネクタは、超小型、軽量、高信頼性が要求されるアプリケーション向けに設計されています。過酷な環境に耐える高密度ミニチュアコネクタとして、J30Jシリーズコネクタは最新の電子システムの小型化と軽量化に不可欠なコンポーネントです。コンタクトシステム:柔軟なツイストピンコンタクトを採用し、1.27mmのコンタクトピッチで安定した電気的性能を発揮します。利用可能なコンタクト構成:9、15、21、25、31、37、51、66、74、100ピン。
コンタクトは金メッキ銅合金製で、低い接触抵抗と優れた耐食性を実現します。
ハウジングとシールド:頑丈なアルミニウム合金製で、無電解ニッケルめっきが施されており、耐久性と効果的なシールドを提供します。ねじ込みカップリングを備え、過酷な動作条件下で安全で振動に強い接続を保証します。
終端オプション:はんだ終端、ライトアングル/ストレートPCBマウント、圧着ワイヤアセンブリなど、複数の終端スタイルをサポートします。
J30Jシリーズコネクタのコンタクト配置:技術データ:J30Jシリーズコネクタ 37コンタクトメスソケットの外形寸法:
ハウジングとシールド:頑丈なアルミニウム合金製で、無電解ニッケルめっきが施されており、耐久性と効果的なシールドを提供します。ねじ込みカップリングを備え、過酷な動作条件下で安全で振動に強い接続を保証します。
終端オプション:はんだ終端、ライトアングル/ストレートPCBマウント、圧着ワイヤアセンブリなど、複数の終端スタイルをサポートします。
J30Jシリーズコネクタのコンタクト配置:技術データ:J30Jシリーズコネクタ 37コンタクトメスソケットの外形寸法:
製品モデル
J30J-37ZKP-200 (37ピン、メスソケット、ワイヤ長200mm)技術材料と仕上げ
インピーダンス/センターコンダクタ
J30J-37ZKP-200 (37ピン、メスソケット、ワイヤ長200mm)技術材料と仕上げ
インピーダンス/センターコンダクタ
銅合金、金メッキ
DWV800Vアウターコンダクタ
DWV800Vアウターコンダクタ
>5000MΩ
絶縁誘電体PBT温度
| 動作温度: -55℃～+125℃ 保管温度: -55℃～+125℃ |
アプリケーション: |
||
| 航空宇宙: | レーダーシステム、衛星通信、テレメトリ・制御システム | ||
| エレクトロニクス: | 通信機器、車載機器・システム | ハイエンド産業: | 医療機器、試験装置、ダウンホール検知装置 |
| マイクロ波・RF機器: | 小型トランシーバーモジュール、PCB間/PCB-ケーブル間接続 | カスタマイズ: | Elite Electronicsの製品カスタマイズサービスでJ30Jシリーズコネクタをカスタマイズしましょう: |
| また、12ピン、24ピン、35ピン、39ピン、41ピンなどの特殊ピンもカスタマイズ可能です。カスタマイズ前にエンジニアによるプロジェクト評価を行います。 | 梱包と配送: | 梱包: | J30Jシリーズコネクタは、輸送中の損傷を防ぐために、丈夫な段ボール箱にしっかりと梱包されています。 |
| 配送: | 安全かつタイムリーなJ30Jシリーズコネクタの配送を保証するために、FedEx、DHL、または航空便を使用します。 | ||
