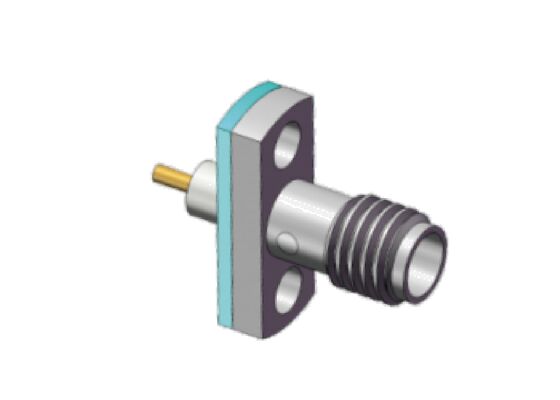

耐水性ステンレス鋼フレンズマウント SSMA RFコネクタ 18GHz
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| モデル: | SSMA(S)-KFD232G | 頻度: | DC～18GHz |
|---|---|---|---|
| 取付方法: | フランジマウント | センター連絡先: | 銅合金、金メッキ |
| シェル: | ステンレス鋼、不動態化 | 絶縁体: | PTFE |
| 性別: | 女性 | 耐久性: | 500 回の嵌合サイクル |
| リードタイム: | 在庫の場合は5〜10営業日 | カスタマイズ: | 図面によると |
| ハイライト: | 防水 SSMA RF コネクタ,ステンレス鋼のフレンズマウントコネクター,密封リング付きの18GHz RFコネクタ |
||
製品説明:
SSMA RFコネクタ（ミニSMA）は、小型化されたねじ結合RF同軸コネクタであり、SMA RFコネクタのコンパクトなバリアントで、高周波ミリ波アプリケーションおよび高密度実装要件向けに設計されています。
カップリング方法とインピーダンス: 10-36UNSファインピッチねじロックを採用。標準特性インピーダンスは50Ωです。
動作周波数: 従来の上限は18GHzですが、Elite Electronicsの最適化されたMSSMモデルは40GHzに達することができ、標準SMAコネクタの18GHzをはるかに超え、ミリ波システムに最適です。
電気的・機械的性能: 耐電圧約750V、絶縁抵抗≥1000MΩ。センター/アウター導体の低接触抵抗（センター導体は通常≤5mΩ、アウター導体は≤2.5mΩ）を備えています。標準的な嵌合耐久性は500サイクル。動作温度範囲は一般的に-40℃から+125℃です。
構造と材料: SMAコネクタの体積の約70％を占めます。センターコンタクトは主に金メッキ銅合金、絶縁体は一般的にPTFE、ハウジングは金メッキ銅合金またはステンレス鋼で、優れた電気伝導性と耐食性のバランスをとっています。さらに、Elite Electronicsは、定格防水および気密シール性能を備えたSSMA RFコネクタも提供しています。
実装構成:ストレート/直角タイプ、フランジマウント、PCBはんだ付け、ケーブルクリンプバージョンなど、さまざまな形式で利用可能です。
技術パラメータ:
| モデル | SSMA(S)-KFD232G |
| 実装方法 | フランジマウント |
| センターコンタクト | 銅合金、金メッキ |
| ハウジング | ステンレス鋼、不動態化 |
| 絶縁体 | PTFE |
| 周波数 | DC～18 GHz |
| 耐久性 | 500回の嵌合サイクル |
| 性別 | メス |
| カスタマイズ | 図面による |
防水SSMA RFコネクタフランジマウントの外形寸法:
ステンレス鋼SSMA RFコネクタジャック 2穴フランジマウント モデル:SSMA-KFD232G
用途:
航空宇宙分野、テスト＆測定分野、マイクロ波通信、医療用電子機器、産業用電子機器＆高密度PCB設計。
カスタマイズ:
Elite Electronics SSMA RFコネクタシリーズには、SSMA RFコネクタフランジマウント、ミニSMAケーブルコネクタ、SSMAスルーホールPCBマウントコネクタが含まれており、お客様の正確なニーズに合わせて調整された信頼性の高い高性能RF接続ソリューションを提供します。
T/TおよびL/Cを含む柔軟な支払い条件を提供しており、スケーラブルな供給能力は、お客様固有の要件に合わせて完全にカスタマイズ可能であり、納期通りの注文履行を保証します。Elite Electronics SSMA RFコネクタを選択して、一貫した信頼性の高いパフォーマンスと、お客様固有のアプリケーション要求に合わせたオーダーメイドのソリューションを実現してください。
SSMAカスタマイズMOQ: 200個
梱包と配送:
梱包:
Elite Electronics SSMA RFコネクタは、国際輸送中の精密部品を保護するために特別に設計された、業界をリードする保護ソリューションで梱包されています。各Elite SSMA RFコネクタは、静電気放電（ESD）による損傷、湿気、ほこりの侵入を防ぎ、部品の完全性と元の性能を維持するために、個別に帯電防止ESDバッグに密封されています。個別に密封した後、コネクタは、取り扱い、仕分け、長距離輸送中の衝撃、振動、外部圧力を効率的に軽減する、頑丈で衝撃吸収性のあるクッション付きカートンに収められます。すべての梱包には、モデル番号、技術仕様、正確な数量を含む詳細な製品情報が明確にマークされており、在庫管理の合理化、製品の迅速な識別、およびグローバル顧客の煩雑な受け取りを可能にし、サプライチェーン全体の経験を最適化します。
配送:
SSMA RFコネクタの迅速かつ安全な配送のために、信頼性の高いグローバル配送ソリューションを提供しています。すべての注文は、信頼できる国際物流運送業者を通じて出荷され、完全な出荷可視性のためのリアルタイム追跡が可能です。当社のSSMA RFコネクタは、輸送中の損傷を排除し、時間通りに完璧な状態で配送を保証するために、輸送プロセス全体で壊れやすい電子部品として特別な注意を払って取り扱われます。
Elite Electronicsは、信頼できるトップクラスの国際物流運送業者と提携して、すべてのSSMA RFコネクタの注文を処理し、当社の倉庫からの出荷から最終目的地までの完全な出荷可視性を提供する24時間年中無休のリアルタイム追跡機能を提供しており、いつでもどこでも注文の進捗状況を監視できます。
よくある質問:
Q1: SSMA RFコネクタのブランドは何ですか？
A1: SSMA RFコネクタのブランドはELTです。
Q2: SSMA RFコネクタはどこで製造されていますか？
A2: SSMA RFコネクタは中国西安市で製造されています。
Q3: SSMA RFコネクタにはどのような認証がありますか？
A3: RFコネクタはISO9001およびISO14001認証を取得しています。
Q4: SSMA RFコネクタの最小注文数量と梱包詳細は何ですか？
A4: 最小注文数量は50個です。梱包は1袋あたり10個、1カートンあたり100個です。
Q5: SSMA RFコネクタの注文の納期と支払い条件は何ですか？
A5: 在庫注文の納期は5～10営業日です。受け入れられる支払い条件はT/TまたはL/Cです。
