ミリメートルの波 MSSMシリーズ 女性型ステンレス鋼RFコネクタ マイクロストライプ付き
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 塗装: | 金によってめっきされる不動態化 | 阻力: | 50Ω |
|---|---|---|---|
| 証明書: | ISO-9001-2015 | 誘電体: | PEI/PLF |
| タイプ: | RFのコネクター | 性別: | 女性 |
| 耐久性: | 500 サイクル | ||
| ハイライト: | マイクロストリップ MSSMシリーズ 女性 RF コネクタ,マイクロストライプステンレス鋼RFコネクタ,ミリメートル波ステンレス鋼RFコネクター |
||
ミリメートルの波 MSSMシリーズ 女性型ステンレス鋼RFコネクタ マイクロストライプ付き
MSSM製品ラインは,最大40GHzの周波数で動作できる高性能ミリメートル波コネクタで構成されています.これらのコネクタは,エア・ダイレクトリックスレッド接続を使用し,SSMAシリーズと交換可能である.コンパクトなサイズ,軽量な設計,高い動作頻度,信頼性の高い接続性で知られていますMSSMコネクタは,高周波マイクロ波測定とミリ波装置で広く使用されていますその特性により,空間や高周波の性能が限られているアプリケーションに特に適しています.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | |
| 阻力 | 50Ω |
| 周波数範囲 | DC~40ゲルハーツ |
| ダイレクトリック 電圧抵抗 | 500VRMS* |
| 断熱抵抗 | ≥5000MΩ |
| VSWR | ≤1.07+0.007f |
| 品質グレード | 高性能グレード |
| 材料と機械特性 | |
| 中央導体 | ベリリウムブロンズG古い塗装 |
| 外導体 | ベリリウムブロンズG古い塗装ステンレス鋼 消化 |
| 断熱装置D電気 | PLF/PEI |
| 温度範囲 | -55 ~ +125°C |
特徴:
1基本構造
内導体:中央ピンプラグ,ケーブルとデバイスのインターフェースを接続するために使用され,情報相互接続を達成する.
外導体: 接続器を外環境から保護し固定する機能を果たす円筒状のソケット.
隔熱器:信号の干渉やショートサーキットを防ぐために内側と外側の電導体の間に位置する.
2動作頻度:内側および外側の電導体の大きさ,介電材料の性質など,コネクタの物理構造に依存する.
3VSWR (VSWR):コネクタのメリットを示す重要な指標の一つである.VSWRが低いほど性能が向上する.
4挿入損失:信号伝送プロセスによる信号損失,接続器の信号伝送効率が小さいほど高い.

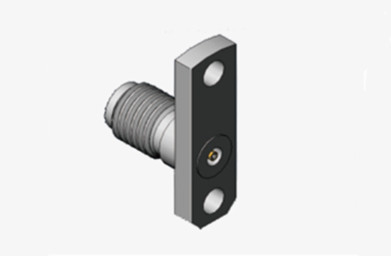

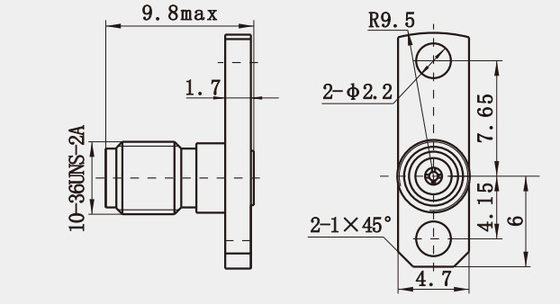

図面 図面 (mm) と 画像 ミリメートルの波 MSSMシリーズ 女性型ステンレス鋼RFコネクタ マイクロストライプ付き
適用:
1通信分野:モバイル通信,ワイヤレスデータ,ペイジングシステム,その他の機器MSSM RF同軸コネクタは,高周波信号の安定した送信を確保するためにマイクロ波周波数信号を送信するために使用されます..
2放送場:放送システムでは,MSSM RF同軸接続器を使用して,送信機とアンテナを接続し,テレビ信号の送信を実現します.良質な電気性能と機械的な耐久性は,放送信号の安定した送信を保証します.
製品 カタログ:
| RFアダプタ |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFケーブル組 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
他の1.0mmRFアダプター
1. 1.0mm 女性から女性へ RFアダプタ
(モデル番号: 1.0-KK)
2. 1.0mm 男性から男性RFアダプター
(モデル番号:1.0-JJ)
注記:
10,000種類以上ありますアダプターあなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
