SMA 女性用 2 穴 フレンズ 青銅 RF 同軸接続器 航空宇宙用
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMA RF同軸Conector | 敷き布団: | 黄金塗装 |
|---|---|---|---|
| 性別: | 女性 | 阻力: | 50Ω |
| 頻度: | DC~18GHz | 寿命: | 500 サイクル |
| 適用する: | コミュニケーション | 材料: | 青銅 |
| ハイライト: | 2穴のフランジ RFコアシアルコネクタ,SMA 女性 RF コアキシアルコネクター,Brass Aerospace RF コアキシアルコネクタ |
||

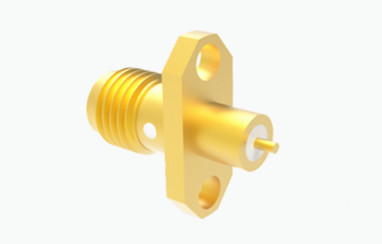

SMA 女性用 2 穴 フレンズ 青銅 RF 同軸接続器 航空宇宙用
SMA シリーズ RF 同軸コネクタは,コンパクトな設計と高周波性能で有名で,18GHzまで効率的に動作します.形状の小さい要素を含むこの特性により,RFコアキシアルコネクタが最も一般的に使用されているタイプの1つとして確立されています.航空宇宙などの分野で広く使用されています海事,その他多くの分野.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | |||
| 阻力 | 50Ω | ||
| 周波数範囲 | 0.3ZHzから18GHz | ||
| ダイレクトリック 電圧抵抗 | 1000VRMS | ||
| 断熱抵抗 | ≥5000MΩ (DC:500V) | ||
| 中心抵抗 | 中央指揮者 | ≤3.0mΩ | |
| 外部導体 | ≤2.0mΩ | ||
| 材料と機械特性 | |||
| 中央コンタクトの固定 | ≥267 | ||
| 耐久性 | 500回 | ||
| キャベルの保持 | ケーブルを固定する最小力 | ||
| 温度 | -55°C~+125°C | ||

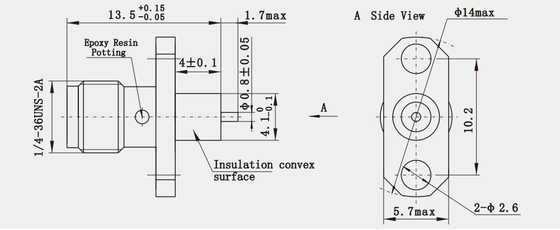

輪郭図:(mm)
特徴:
1精密な機械構造: - 精密な構造設計により,接続器のスレッド付き接続が緊密に信頼性があり,振動や衝撃条件下での松散を防ぐことができます.その間接続ピンとジャックが高精度で加工され,良い電気接触を保証します.設置と使用中に機械的ストレスを耐えることができ,簡単に損傷しない.
2厳格な品質管理と検査: - 生産プロセスは厳格な品質管理システムに従います.生産段階ごとに厳格に検査され,制御され,製品の品質と性能が航空宇宙規格に準拠することを保証します.例えば,接続器の電気性能,機械性能,環境適応性は徹底的に試験および検証されます.
3高信頼性: - 極端な温度,湿度,振動下で安定した動作衝撃や他の厳しい環境は,コネクタが宇宙船の複雑な条件下でまだ良い接続性能を維持できることを保証します.例えば,航空用級のSMAコネクタは, -55°Cから125°Cまでの温度に対応し,高速加速や強い振動ショックに耐えることができます.- 腐食性のある物質や宇宙に存在する環境に対応するための良好な耐腐蝕性接続器の使用寿命を延長する.
適用:
1測定・制御装置の接続: SMAコネクターは,地上測定・制御ステーションのレーダー,テレメトリ機器,その他の装置を接続するために使用できます.このデバイスはアンテナとRF接続を必要とします宇宙船の追跡,測定,制御を目的とする信号処理機器など.
2. センサー信号接続:いくつかのセンサーはRF信号のための出力信号,SMAコネクタは,センサーと信号処理回路に接続され,センサーによって検出された情報を送信することができます.
3検出器内接続:深空検出器では,SMA接続器を使用して検出器内通信機器,科学機器などに接続できます.宇宙環境の様々な厳しい条件に適応するために高低気温変化,真空環境,放射線などなどです.
製品 カタログ:
1.85シリーズ
2.4シリーズ
2.92シリーズ
SMAシリーズ
SMPシリーズ
SMPMシリーズ
ガラスの隔熱製品
同軸波導アダプタ
注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
