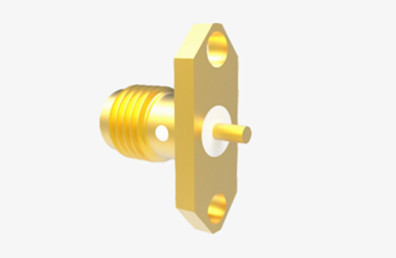

SMA 女性製 青銅製 航空宇宙級 RF コアキシアルコネクタ マイクロストライプ付き
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMA RF同軸Conector | 敷き布団: | 黄金塗装 |
|---|---|---|---|
| 性別: | 女性 | 阻力: | 50Ω |
| 頻度: | DC~18GHz | 寿命: | 500 サイクル |
| 適用する: | コミュニケーション | 材料: | 青銅 |
| ハイライト: | SMA 女性用銅型RFコアシアルコネクタ,ブラス航空宇宙級RFコアシアルコネクタ,マイクロストリップ付きRF同軸接続器 |
||
SMA 女性製 青銅製 航空宇宙級 RF コアキシアルコネクタ マイクロストライプ付き
SMA シリーズ RF 同軸接続は,コンパクト性と高周波機能で有名で,18GHzまで効果的に機能します.幅広く優れた機械的および電気的性能,信頼性の高い接続.これらの特性により,RF同軸接続の最も人気のあるタイプの1つとなっています.航空宇宙などの産業で広く使用されています海洋学など様々な分野です
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | |||
| 阻力 | 50Ω | ||
| 周波数範囲 | 0.3ZHzから18GHz | ||
| ダイレクトリック 電圧抵抗 | 1000VRMS | ||
| 断熱抵抗 | ≥5000MΩ (DC:500V) | ||
| 中心抵抗 | 中央指揮者 | ≤3.0mΩ | |
| 外部導体 | ≤2.0mΩ | ||
| 材料と機械特性 | |||
| 中央コンタクトの固定 | ≥267 | ||
| 耐久性 | 500回 | ||
| キャベルの保持 | ケーブルを固定する最小力 | ||
| 温度 | -55°C~+125°C | ||

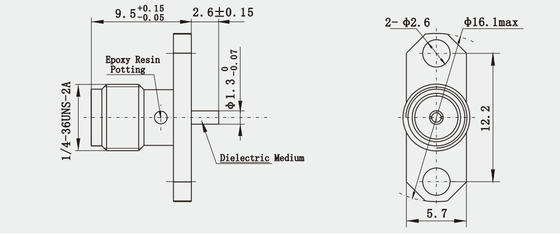

輪郭図:(mm)
特徴:
1高信頼性: - 極端な温度,湿度,振動下で安定した動作衝撃や他の厳しい環境は,コネクタが宇宙船の複雑な条件下でまだ良い接続性能を維持できることを保証します.例えば,航空用級のSMAコネクタは, -55°Cから125°Cまでの温度に対応し,高速加速や強い振動ショックに耐えることができます.- 腐食性のある物質や宇宙に存在する環境に対応するための良好な耐腐蝕性接続器の使用寿命を延長する.
2軽量設計: - 性能要件を満たす前提で接続器の重量は,宇宙船の総重量を下げ,宇宙船の打ち上げ効率と運用性能を向上させるため,可能な限り減少します.軽量化のため,軽量材料の採用や構造設計の最適化などです.
適用:
1宇宙船通信システム:
信号伝送接続: 衛星やその他の宇宙船の通信システムでは,安定した信号伝送を確保するために,様々なRFケーブルと機器を接続するためにSMAコネクタを使用します..例えば,衛星と地上ステーション間の通信リンクでは,SMAコネクタがRFトランシーバーモジュール,フィルター,普通の通信を保証するアンプ.
2. アンテナシステム接続:宇宙船のアンテナシステムは,内部RF信号処理機器に接続する必要があります.SMAコネクタは,アンテナによって受信された信号が,次の処理回路に正確に送信されることを保証する信頼できる接続を提供することができます.
製品 カタログ:
1.85シリーズ
2.4シリーズ
2.92シリーズ
SMAシリーズ
SMPシリーズ
SMPMシリーズ
ガラスの隔熱製品
同軸波導アダプタ
注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
