SMAシリーズ エアロスペースグレード 女性 2ホール フレンズ ブラス RF コアキシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMA RF同軸Conector | 敷き布団: | 黄金塗装 |
|---|---|---|---|
| 性別: | 女性 | 阻力: | 50Ω |
| 頻度: | DC~18GHz | 寿命: | 500 サイクル |
| 適用する: | コミュニケーション | 材料: | 青銅 |
| ハイライト: | ブラス航空宇宙級 RFコアシアルコネクタ,SMAシリーズ 女性 RFコアシアルコネクタ |
||

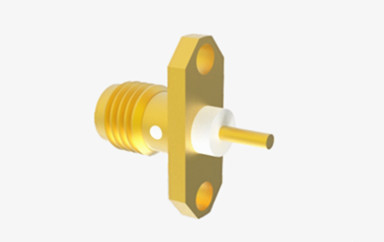

SMAシリーズ エアロスペースグレード 女性 2ホール フレンズ ブラス RF コアキシアルコネクタ
SMAシリーズのRF同軸コネクタは,コンパクトで高周波のコネクタである.彼らは18GHzまで効果的に動作し,小さいサイズ,広い帯域幅,優れた機械と電気性能この機能により,RFコアキシアルコネクタは,最も広く使用されているタイプの1つとなっています.航空宇宙,海洋,その他の分野でも広く使用されています.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | |||
| 阻力 | 50Ω | ||
| 周波数範囲 | 0.3ZHzから18GHz | ||
| ダイレクトリック 電圧抵抗 | 1000VRMS | ||
| 断熱抵抗 | ≥5000MΩ (DC:500V) | ||
| 中心抵抗 | 中央指揮者 | ≤3.0mΩ | |
| 外部導体 | ≤2.0mΩ | ||
| 材料と機械特性 | |||
| 中央コンタクトの固定 | ≥267 | ||
| 耐久性 | 500回 | ||
| キャベルの保持 | ケーブルを固定する最小力 | ||
| 温度 | -55°C~+125°C | ||

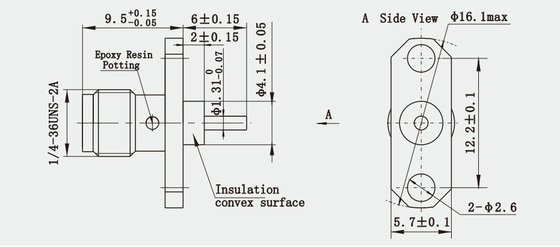

輪郭図:(mm)
特徴:
- 精密 な 機械 構造■ 精密な構造設計により,コネクタのスレッド接続が緊密で信頼性があり,振動や衝撃条件下での松散を防ぎます.接続ピンとジャックが高精度で加工され,良い電気接触を保証する- 特定の機械的強度があれば,設置および使用中に機械的ストレスを耐えることができ,簡単に損傷を受けません.
- 厳格 な 品質 管理 と 検査- 生産過程は厳格な品質管理システムに従います生産段階ごとに厳格に検査され,制御され,製品の品質と性能が航空宇宙規格に準拠することを保証します.例えば,コネクタの電気性能,機械性能,環境適応性は徹底的に試験および検証されます.温度サイクルテストなど電気コンネクタを評価するために宇宙環境をシミュレートするために,工場を出る前に,熱真空試験,振動試験,機械ショック試験などが行われます.
- 軽量設計- 性能要件を満たす前提で接続器の重量は,宇宙船の総重量を下げ,宇宙船の打ち上げ効率と運用性能を向上させるため,可能な限り減少します.例えば軽量材料を採用したり,軽量化を実現するために構造設計を最適化したりします.
適用:
- 宇宙科学実験の負荷:
- 実験器具の接続:宇宙科学実験の負荷中のいくつかの機器はRF信号を収集し送信する必要があるし,SMAコネクターはスペクトロメーターなどのこれらの機器のRFモジュールを接続するために使用できます.画像処理機器実験データの正確性と信頼性を確保するために
- センサー信号接続:一部のセンサーはRF信号の出力信号,SMAコネクタはセンサーと信号処理回路に接続してセンサーによって検出された情報を送信できます.
2商用宇宙飛行場
衛星インターネット:商用衛星インターネットプロジェクトでは,大量の衛星を宇宙に配備する必要があります.SMAコネクタは,衛星間の通信接続や,衛星と地上ゲートウェイ間の通信接続に使用され,高速データ送信をサポートする..
宇宙観光施設:将来,宇宙カプセル内の通信・エンターテインメントシステムなどの宇宙観光関連施設では,関連するRF機器を接続するためにSMAコネクタを使用する必要があるかもしれません.
製品 カタログ:
1.85シリーズ
2.4シリーズ
2.92シリーズ
SMAシリーズ
SMPシリーズ
SMPMシリーズ
ガラスの隔熱製品
同軸波導アダプタ
注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
