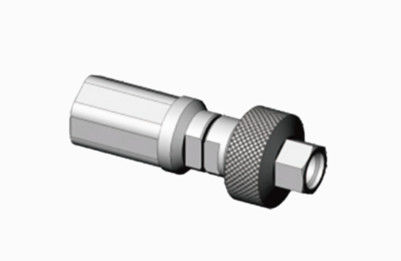

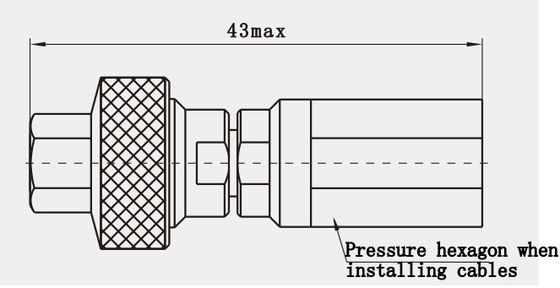

MF363Aケーブル用のKシリーズ2.92ミリ波ステンレス鋼RFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| タイプ: | 2.92mm,Kタイプ,SMK | キーワード: | スプリング装甲 |
|---|---|---|---|
| Item: | Millimeter Wave Connectors | 敷き布団: | ステンレス鋼 |
| 適用する: | RF/Satcom | 隔熱器: | PTFE |
| Impedence: | 50Ohm | 性別: | 男性 |
| ハイライト: | 2.92mm RFコネクタ ステンレス鋼,MF363Aケーブル用のKシリーズRFコネクタ,2.92mm ミリメートル波 RFコネクタ |
||
Kシリーズ 2.92mm ミリ波ステンレス鋼RFコネクタ (MF363Aケーブル用)
Kタイプ（2.92mmタイプとも呼ばれる）コネクタは、ミリ波コネクタとして頻繁に使用される製品シリーズに属します。これらのコネクタは最大40GHzの周波数で動作し、SMAシリーズおよび3.5mmシリーズ製品と互換性があり、エアインターフェースを利用しています。小型、軽量、高周波対応、信頼性の高い接続が特徴です。
仕様:
注: モデルの具体的なデータは、製品仕様書に記載されているデータに基づいています。
| インピーダンス | 50 Ω |
| 周波数範囲 | DC - 40 GHz |
| 定格電圧 | 250 VRMS (最大 海面レベル) |
| 絶縁破壊電圧 | 750 VRMS (最大 海面レベル) |
| 定在波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | センター導体 ≤ 3.0 mΩ |
| アウター導体 ≤ 2.0 mΩ | |
| 絶縁抵抗 | ≥ 5000 MΩ |
| インナーコンタクト | オスプラグ: 真鍮、金メッキ |
| メスジャック: BeCu、金メッキ | |
| レジレントコンタクト | BeCu、ニッケルメッキ |
| ボディ/シェル/ハウジング | 真鍮、金メッキ ステンレス鋼、不動態化 |
| インシュレーター | PEI |
| ガスケット | シリコーンゴム |
| 温度 | -55℃ ~ +125℃ |
| 耐久性 | 500サイクル |
| トルク | 0.79 ~ 1.13 N.m |
その他の2.92mm オス・メス RFコネクタ
|
部品番号
|
説明
|
|
K-KFD21
|
2.92mmタイプKメスRF同軸コネクタ
|
|
K-KFD87G
|
ステンレス鋼製2.92mmタイプKメスRF同軸コネクタ
|
|
K-KFD42
|
2.92mmタイプKメスRF同軸コネクタ
|
|
K-JFD61G |
ステンレス鋼製2.92mmタイプKオスRF同軸コネクタ
|
1.
2.
3.
4.
特徴:
1. プレミアム素材: 高品質のステンレス鋼製で、優れた機械的強度と耐食性を保証します。
2. 高周波性能: ミリ波周波数向けに設計されており、最大40GHzまで対応し、高周波通信アプリケーションに適しています。
3. 信頼性の高い接続: 優れた電気的性能を提供し、安定した信頼性の高い信号伝送を実現します。
4. 互換性と互換性: SMAシリーズおよび3.5mmシリーズ製品と互換性があり、エアインターフェースを利用して互換性があります。
応用:
1. 衛星通信: 地上局と衛星間の信号伝送に使用され、高周波性能と信頼性が求められます。
2. レーダーシステム: 民生用レーダーシステムでの信号伝送に使用されます。
3. 無線通信: ミリ波帯での基地局間リンクやバックホールアプリケーションが含まれます。
4. 試験・測定機器: ネットワークアナライザやスペクトラムアナライザなどの高周波試験装置における精密な接続に使用されます。
