50GHz～67GHz WR15 BJ620 - 1.85mmメス ウェーブガイド-同軸アダプタ エンドランチ 1.85/BJ620-KFE
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | WR15 BJ620 導波管 - 同軸アダプター | 材料: | 真鍮 |
|---|---|---|---|
| 周波数範囲: | 50GHzから67GHz | コネクタ: | 1.85mm |
| VSWR: | 1.45 | インピーダンス: | 50オーム |
| 導波管のサイズ: | WR14,BJ620 | ボディスタイル: | 打ち上げ終了 |
| ハイライト: | 50GHz~67GHz 波導体からコアックスアダプター1.85mm 女性波導体からコアックスアダプター,1.85mm Female Waveguide To Coax Adapter |
||
50GHz～67GHz WR15 BJ620 - 1.85mmメス ウェーブガイド-同軸アダプター エンドローンチ
の周波数ウェーブガイド-同軸アダプターは、 Elite Electronic (ELT) がカバーしています5.4GHz～110GHz. 高い信頼性、小型サイズ、優れた性能により、マイクロ波測定およびミリ波機器に広く使用されています。ウェーブガイドには、標準的な長方形およびダブルリッジウェーブガイド, およびユーザーの要求に応じてカスタマイズできる非標準ウェーブガイドがあります。同軸エンド接続インターフェースには、N、TNC、SMA、SMP、SSMP、3.5、K (2.92)、2.4、1.85、1.0、およびマイクロストリップが含まれます。ウェーブガイド-同軸アダプターは、インターフェースの向きからエンドローンチと直角ローンチの2つのタイプに分けられます。その中で、RAローンチタイプは、高出力構造としても使用できます。
の仕様1.85/BJ620-KFE:
| 製品名 | WR15 BJ620 ウェーブガイド-1.85mm同軸アダプター-エンドローンチ |
| 型番 | 1.85/BJ620-KFE |
| 同軸タイプ | 1.85mm |
| ウェーブガイドサイズ | WR15(BJ620) |
| ボディスタイル | エンドローンチ |
| 周波数範囲 | 50GHz～67GHz |
| SMAインピーダンス | 50オーム |
| VSWR | 1.45 |
利点:
-当社のウェーブガイドアダプターは、高い信頼性、小型サイズ、優れた性能などを備えており、マイクロ波測定およびミリ波デバイスなどに広く採用されています。

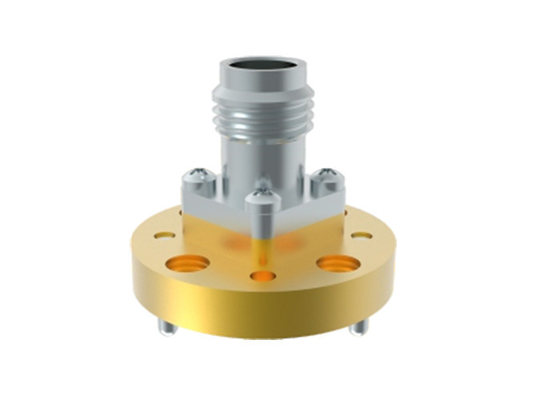

の概略図と写真WR15 BJ620 - 1.85mmメス ウェーブガイド-同軸アダプター1.85/BJ620-KFE:
のリストウェーブガイド-1.85mm同軸アダプター:
| 型番 | 説明 | 注記 |
| 1.85/BJ500-KF4 | WR19(BJ500) - 1.85mmメス直角アダプター | |
| 1.85/BJ500-KFE1 | WR19(BJ500) - 1.85mmメスエンドローンチアダプター | BJ500=WR19 |
| 1.85/BJ620-KF | WR15(BJ620) - 1.85mmメス直角アダプター | BJ620=WR15 |
| 1.85/BJ620-KFE | WR15(BJ620) - 1.85mmメスエンドローンチアダプター | |
| カスタムタイプ | カスタムサイズも受け入れられます |
の関連製品 1.85mm ウェーブガイド-同軸アダプターElite Electronic:
ウェーブガイド規格の相互参照
| 中国規格 | 国際規格 | 周波数範囲 (GHz) |
| BJ84 | WR112 | 6.57～9.99 |
| BJ100 | WR90 | 8.20～12.5 |
| BJ120 | WR75 | 9.84～15.0 |
| BJ140 | WR62 | 11.9～18.0 |
| BJ180 | WR51 | 14.5～22.0 |
| BJ220 | WR42 | 17.6～26.7 |
| BJ260 | WR34 | 21.7～33.0 |
| BJ320 | WR28 | 26.3～40.0 |
| BJ400 | WR22 | 32.9～50.1 |
| BJ500 | WR19 | 39.2～59.6 |
| BJ620 | WR15 | 49.8～75.8 |
| BJ740 | WR12 | 60.5～91.9 |
| BJ900 | WR10 | 73.8～112 |
注:
1,000種類以上のウェーブガイド-同軸アダプターをご用意しております。ご使用のアダプターが見つからない場合は、詳細をお知らせください。ODMの寸法も歓迎します。
