32.9GHz~59.6GHz WR18 BJ500 から 1.85mm 女性端打ち上げ波導体からコアックスアダプター 1.85/BJ500-KFE1
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | WR18 BJ500 コアキシャルアダプターへの波導体 | 材料: | 青銅 |
|---|---|---|---|
| 周波数範囲: | 32.9~59.6GHz | コネクタ: | 1.85mm |
| VSwr: | 1.4 | 阻力: | 50オーム |
| 導波管のサイズ: | WR18,BJ500 | 身体スタイル: | 打ち上げ終了 |
| ハイライト: | 32.9GHz~59.6GHz 波導体からコアックスアダプタ,終了 開始 波導同軸アダプタ,WR18 BJ500 波導同軸アダプタ |
||
32.9GHz~59.6GHz WR18 BJ500 から 1.85mm 女性端打ち上げ波導体からコアックスアダプター
患者を数える頻度波導体からコアックスアダプター処理されたエリート電子(ELT) のカバー5.4GHzから110GHz高い信頼性,小サイズと優れた性能により,マイクロ波測定およびミリメートル波測定機器に広く使用されています.標準の長方形と二角線波導体,および非標準波導体は,ユーザーの要求に応じてカスタマイズすることができます.同軸端接続インターフェイスには,N,TNC,SMA,SMP,SSMP,3つ5K (2.92), 2.41 について851.0 と マイクロストリップ. 波導体からコアックスアダプタは,端打ち上げと直角打ち上げの2種類に分かれています.高性能構造物.
仕様1.85/BJ500-KFE1:
| 製品名 | WR18 BJ500 波導体から1.85mm同軸アダプター |
| モデル番号 | 1.85/BJ500-KFE1 |
| コアシアル型 | 1.85ミリ |
| 波導体 サイズ | WR18 (BJ500) |
| 身体スタイル | 打ち上げ終了 |
| 周波数範囲 | 32.9GHzから59.6GHz |
| SMAインペデンス | 50オム |
| VSWR | 1.4 |
利点:
-私たちの波導アダプターは高い信頼性,ミニチュアサイズ,優れた性能などがあり,マイクロ波測定器やミリメートル波装置などに広く採用されています.

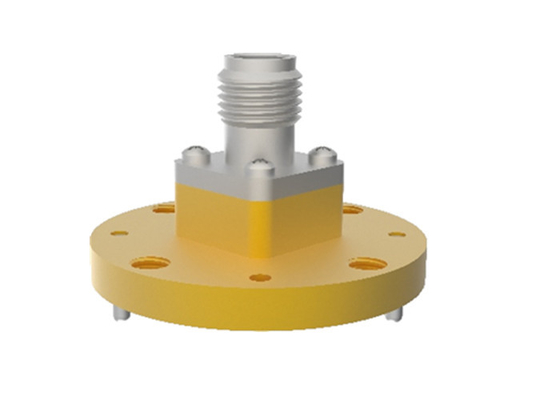

概要 図面 と 写真WR18 BJ500から1.85mm 女性波導体から同軸アダプター1.85/BJ500-KFE1:
リスト1.85mm同軸アダプターへの波導:
| モデル番号 | 記述 | 注記 |
| 1.85/BJ500-KF4 | WR18 (BJ500) から1.85mmの女性直角アダプター | |
| 1.85/BJ500-KFE1 | WR18 ((BJ500) から1.85mmの女性端打ち上げアダプター | BJ500=WR18 |
| 1.85/BJ620-KF | WR14 (BJ620) から1.85mmの女性直角アダプター | BJ620=WR14 |
| 1.85/BJ620-KFE | WR14 (BJ620) から1.85mmの女性端打ち上げアダプター | |
| カスタム型 | オーダーメイドサイズは受け入れられます. |
1.85mmの波導体から同軸アダプターに関する関連製品エリート・電子の:
波導基準のクロス参照
| 中国標準 | 国際基準 | 周波数範囲 (GHz) |
| BJ84 | WR112 | 6.57~999 |
| BJ100 | WR90 | 8.20~125 |
| BJ120 | WR75 | 9.84~150 |
| BJ140 | WR62 | 11.9~180 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~267 |
| BJ260 | WR34 | 21.7~330 |
| BJ320 | WR28 | 26.3~400 |
| BJ400 | WR22 | 32.9~501 |
| BJ500 | WR18 | 39.2~596 |
| BJ620 | WR14 | 49.8~75 だった8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
注記:
1000種類以上ありますコアキシアル アダプターへの波導選択のために,あなたが使用しているアダプタが見つからない場合は,あなたの詳細で私達に連絡してください.ODMの次元も歓迎します
