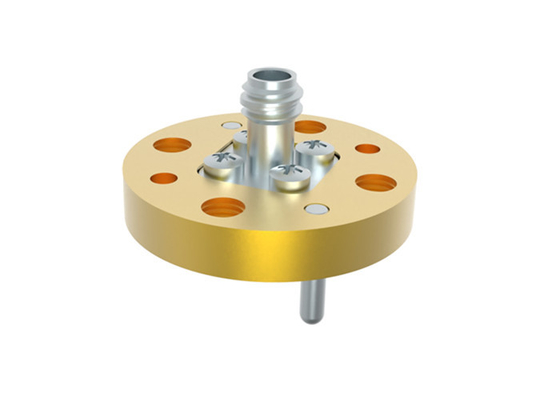

WR10 BJ900 - 1.0mm メス導波管 - 同軸アダプター 74GHz～110GHz

大画像 : WR10 BJ900 - 1.0mm メス導波管 - 同軸アダプター 74GHz～110GHz ベストプライス

商品の詳細:

起源の場所:	中国
ブランド名:	ELT
証明:	ISO 9001:2015, ISO 14001:2015
モデル番号:	1.0/BJ900-KFE1

お支払配送条件:

最小注文数量:	5個
価格:	交渉可能
パッケージの詳細:	標準輸出箱
受渡し時間:	5~7 営業日 (在庫の場合)
支払条件:	T/T、L/Cのクレジットカード、PayPal
供給の能力:	10月に0000PCS

詳細製品概要

製品名:	WR10 コアキシャルアダプターへの波導体	材料:	真鍮
周波数範囲:	74-110GHz	コネクタ:	1.0mm
VSWR:	1.6	インピーダンス:	50オーム
導波管のサイズ:	WR10,BJ900	ボディスタイル:	打ち上げ終了
ハイライト:	打ち上げ終了波導体から同軸アダプターへ , 74GHz~110GHz Waveguide To Coaxial Adapter コアキシアルアダプターへの波導 , 1.0mm 女性波導体からコアックスアダプタ

WR10 BJ900 to 1.0mmメス導波管 - 同軸アダプター 74GHz～110GHz エンドランチ

周波数導波管 - 同軸アダプターは、 Elite Electronic (ELT) が処理し、5.4GHz～110GHzをカバーしています。高い信頼性、小型サイズ、優れた性能を備え、マイクロ波測定およびミリ波機器に広く使用されています。導波管には、標準的な長方形およびダブルリッジ導波管があり、ユーザーの要求に応じて非標準導波管をカスタマイズできます。同軸エンド接続インターフェースには、N、TNC、SMA、SMP、SSMP、3.5、K (2.92)、2.4、1.85、1.0、およびマイクロストリップが含まれます。導波管 - 同軸アダプターは、インターフェースの向きからエンドランチと直角ランチの2つのタイプに分けられます。その中で、RAランチタイプは、高出力構造としても使用できます。

の仕様1.0/BJ900-KFE1:

製品名	WR10 BJ900 導波管 - 1.0mm同軸アダプター - エンドランチ
型番	1.0/BJ900-KFE1
同軸タイプ	1.0mm
導波管サイズ	WR10 (BJ900)
ボディスタイル	直角
周波数範囲	74GHz～110GHz
SMAインピーダンス	50オーム
VSWR	1.6

利点:

-当社の導波管アダプターは、高い信頼性、小型サイズ、優れた性能などを備えており、マイクロ波測定やミリ波デバイスなどに広く採用されています。

の概略図と写真WR10 BJ900 to 1.0mmメス導波管 - 同軸アダプター1.0/BJ900-KFE1:

のテストプロットWR10 BJ900 to 1.0mmメス導波管 - 同軸アダプター1.0/BJ900-KFE1:

のリスト導波管 - 1.0mm同軸アダプター:

型番	説明	注記
1.0/BJ740-KF	WR12(BJ740) to 1.0mmメス直角アダプター
1.0/BJ740-KFE	WR12(BJ740) to 1.0mmメスエンドランチアダプター	BJ740=WR12
1.0/BJ900-KF	WR10(BJ900) to 1.0mmメス直角アダプター	BJ900=WR10
1.0/BJ900-KFE1	WR10(BJ900) to 1.0mmメスエンドランチアダプター
カスタムタイプ	カスタマイズされたサイズも受け入れられます

の関連製品 1.0mm 導波管 - 同軸アダプターElite Electronic:

Waveguide to Coax Adapter-ELT 2024.pdf

導波管規格の相互参照

中国規格	国際規格	周波数範囲 (GHz)
BJ84	WR112	6.57～9.99
BJ100	WR90	8.20～12.5
BJ120	WR75	9.84～15.0
BJ140	WR62	11.9～18.0
BJ180	WR51	14.5～22.0
BJ220	WR42	17.6～26.7
BJ260	WR34	21.7～33.0
BJ320	WR28	26.3～40.0
BJ400	WR22	32.9～50.1
BJ500	WR19	39.2～59.6
BJ620	WR15	49.8～75.8
BJ740	WR12	60.5～91.9
BJ900	WR10	73.8～112
