SSMA CXN3506/MF108Aケーブルのための女性金付銅RFコアシアルコネクター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Item: | SMA RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Lifetime: | 500 Cycles |
| Body: | Brass | Application: | Audio/Vedio/Microwave |
| ハイライト: | SSMA 女性 RF コアキシアルコネクター,金色付RFコアシアルコネクタ,真鍮RFの同軸コネクタ |
||

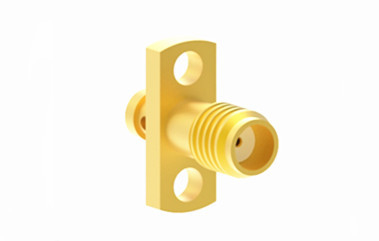

CXN3506/MF108Aケーブル用SSMAメス金メッキ真鍮RF同軸コネクタ
SSMAシリーズRF同軸コネクタは、SMAコネクタを小型化したもので、そのコンパクトなサイズ、広い周波数範囲、高い信頼性が特徴です。航空、宇宙、マイクロ波通信などの分野で広く使用されています。

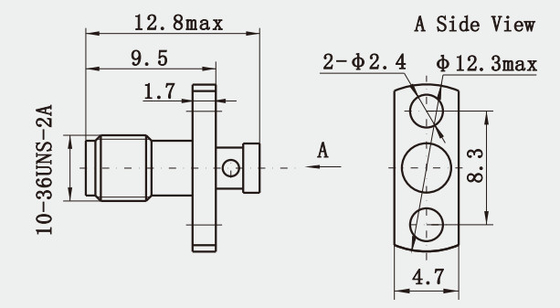

外形図:
注：モデルの具体的なデータは、製品仕様書に記載されているデータに基づいています。
SSMA RFコネクタの仕様:
注：モデルの具体的なデータは、製品仕様書に記載されているデータに基づいています。
| 電子および材料特性 | ||
| インピーダンス | 50Ω | |
| 周波数範囲 | DC～18GHz | |
| 定格電圧 | 250 VRMS（最大海抜） | |
| 誘電耐電圧 | 750 VRMS（最大海抜） | |
| VSWR | ≤1.3 | |
| 絶縁抵抗 | ≥5000MΩ | |
| 中心導体 | オス | 真鍮 金メッキ |
| メス | ベリリウム銅 金メッキ | |
| シェルおよびその他の金属部品 | 真鍮 金メッキ | |
| ステンレス鋼 不動態化 | ||
| ケーブルシース | 真鍮 ニッケルメッキ | |
| 絶縁体 | PTFE | |
| シールリング | シリコンゴム | |
| 嵌合トルク | 0.79 -1.13 N.m | |
主な特徴:
1. 優れた電気的性能：低いリターンロスと低い挿入損失を特徴とし、クリアな信号伝送を保証します。
2. 物理的サイズ：SSMAコネクタは物理的に小さく、コンパクトな設計での使用を容易にします。
3. 互換性：SSMAコネクタは通常、50オーム同軸ケーブルで使用され、他の種類の小型RFコネクタと互換性があります。
用途:
1. マイクロ波通信：マイクロ波リンクおよび無線インフラストラクチャでは、SSMAコネクタは信号を送受信するコンポーネントの接続に使用されます。
2. 計測および制御システム：産業オートメーションおよびプロセス制御で使用されるセンサーおよびアクチュエーターは、SSMAコネクタを利用する場合があります。
3. GPSアプリケーション：全地球測位システム（GPS）デバイスのアンテナ接続には、SSMAコネクタがよく使用されます。
注記:
10,000種類以上のSSMAコネクタアダプタをご用意しております。ご使用のコネクタが見つからない場合は、詳細をお知らせください。
