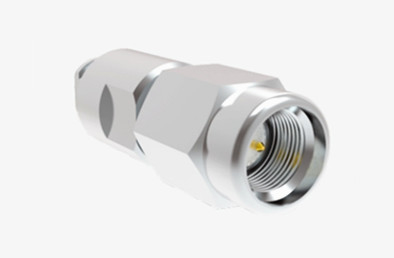

商品の詳細:
お支払配送条件:
|
| 製品名: | SSMA RF Conector | 敷き布団: | ステンレス鋼 |
|---|---|---|---|
| 性別: | 男性 | 阻力: | 50Ω |
| 頻度: | DC~18GHz | 耐久性: | 500 サイクル |
| 適用する: | コミュニケーション | ||
| ハイライト: | ステンレス鋼のRFコネクタ,SSMA 男性RFコネクタ,CXN3506/MF108AケーブルのためのRFコネクタ |
||
SSMAシリーズRF同軸コネクタは,SMAコネクタの縮小版である.そのコンパクトなサイズ,広い周波数範囲,高い信頼性によって区別される.このコネクタは様々な分野で広く使用されています航空,航空宇宙,マイクロ波通信など
SSMA RFコネクタの仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電子および物質の特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 750 VRMS (海面上限) | |
| VSWR | ≤13 | |
| 断熱抵抗 | ≥2000MΩ | |
| 中央導体 | 男性 | 金属で覆われた銅 |
| 女性 | ベリリウム銅 金属 | |
| シェルおよび他の金属部品 | 金属で覆われた銅 | |
| 耐熱化したステンレス鋼 | ||
| キャベルのカバー | 銅,ニッケル付 | |
| 隔熱器 | PTFE | |
| シールリング | シリコンゴム | |
| 交配トルク | 0.79 -1.13 N.m | |

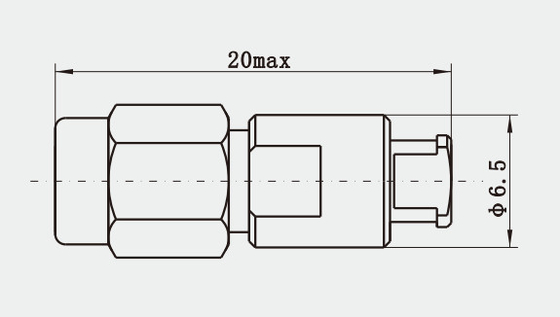

概要 図面: (単位:mm)
主要な特徴:
1小型化設計:SSMAコネクタはSMAコネクタの縮小版であり,航空,航空宇宙,携帯機器などの空間限定環境に適しています.
2幅広い帯域幅性能:SSMAコネクタは,一般的にDCから18GHzまたはそれ以上の信号をカバーする幅広い周波数に対応できます.
3高い信頼性:ステンレス鋼の構造により,優れた耐腐蝕性と機械的な強度があり,厳しい環境でも接続器の信頼性と耐久性を保証します.
適用:
1航空宇宙・航空: 航空機・宇宙探査において,サイズと重量は重要な要因である.SSMAコネクタは,衛星通信,航空電子機器,そしてナビゲーションシステム.
2モバイル通信:携帯電話やタブレットなどのモバイルデバイスでは,SSMAコネクタを使用してアンテナとRFモジュールを接続できます.
3試験機器:RF試験および測定機器では,SSMAコネクタが信号の完整性と繰り返し性を保証し,しばしば試験機器と試験対象装置を接続するために使用されます.
製品 カタログ:
| RFアダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RF コネクタ |
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
