金付SSMA 男性ステンレス鋼RFコネクタ CXN3506/MF108Aケーブル 500サイクル耐久性
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SSMA RF コネクタ | 性別: | 男性 |
|---|---|---|---|
| Impedance: | 50Ω | 証明書: | ISO-9001-2015 |
| 耐久性: | 500サイクル | 適用する: | コミュニケーション |
| 材料: | ステンレス鋼 | タイプ: | SSMA |
| ハイライト: | 金属付SSMARFコネクタ,ステンレス鋼SSMA RFコネクタ,CXN3506/MF108Aケーブル SSMA RFコネクタ |
||

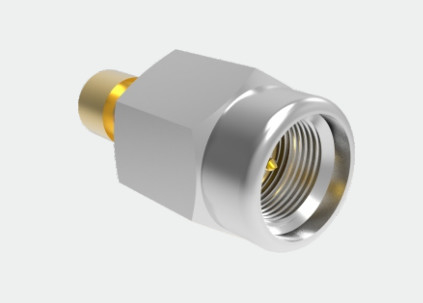

SSMA CXN3506/MF108Aケーブル用のステンレス鋼の男性RFコネクタ
SSMAシリーズ RF同軸コネクタは,標準的なSMAコネクタに小型化された代替品を提供し,性能に妥協しない簡素なデザインを誇っています.幅広い周波数帯の能力と信頼性で有名です航空,航空宇宙,マイクロ波通信など様々な産業で 使われているものです狭い 場所 で 効率 的 に 使える よう に する耐久性や多用途性により信頼されていますSSMAコネクタは,サイズと信頼性が重要な要素である様々な高周波アプリケーションにおける重要な部品です..
SSMA RFコネクタの仕様:
注記:リクエンシーモデルの詳細は,製品仕様表のデータに基づいています.
| 電子および材料の特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~30GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 750 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中央導体 | 男性 | 銅合金 金面 |
| 女性 | ベリリウム ブロンズ 金属 | |
| シェルおよび他の金属部品 | 銅合金 金面 | |
| クリップス・スリーブ | 銅合金 ニッケル付 | |
| 隔熱器 | PTFE | |
| シールリング | シリコンゴム | |
| 耐久性 | 500 サイクル | |

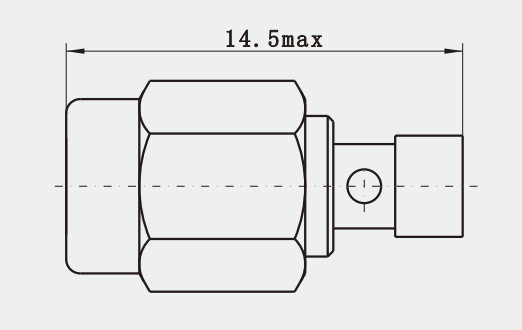

概要 図面: (単位:mm)
主要な特徴:
1汎用性:SSMAコネクタは,SMAの縮小版であるにもかかわらず,通常標準的なSMAコンポーネントと互換性があり,機器のアップグレードや交換に柔軟性がある.
2低回帰損失:設計は,効率的な送信と最小限の損失を保証し,信号反射を最小化することを目的としています.
3高電源処理能力: SSMAコネクタのサイズが小さくても,比較的高い電源レベルを処理することができ,大きな電源転送を必要とするアプリケーションに適しています.
応用:
1医療機器:電気外科装置やRF治療装置などの高周波医療機器は,信号接続のためにSSMAコネクタを使用することがあります.
2科学研究: 科学実験において,特に高周波信号を含む実験では,SSMAコネクタは正確な測定と信号信憑性を提供することができる.
3ラジオ周波数識別 (RFID):SSMAコネクタは,アンテナおよび他のRFコンポーネントをリンクするために,いくつかの高周波RFIDシステムで使用される可能性があります.
製品 カタログ:
| RFアダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RF コネクタ |
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
インターフェースの寸法:
関連製品:
SSMA 男性直角RF同軸接続器
| モデル番号 | ケーブル |
| SSMA-JW506-1 | CXN3506,MF108A |
注記:
10,000種類以上ありますSMAコネクター, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
