ステンレス鋼 ニッケル付 SMA 女性 RF 接続器 マイクロストライプ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | SMA RF Coaxial Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Insulators: | PTFE |
| Application: | Microwave | Material: | Stainless Steel |
| ハイライト: | ニッケル付SMA 女性接続器,ステンレス鋼のSMA RFコネクタ,SMA 女性マイクロストライプRFコネクタ |
||

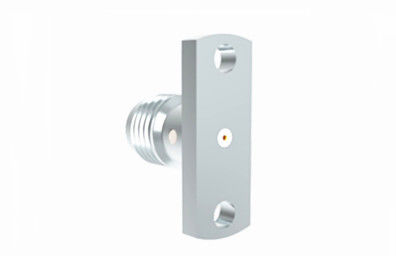

ステンレス鋼 ニッケル付 SMA 女性 RF 接続器 マイクロストライプ
SMAシリーズは,MIL-C-39012 に準拠して開発および製造されたコンパクトな高周波RF同軸接続器で,小型サイズ,広い帯域幅,優れた電気性能が特徴です.マイクロ波通信と測定機器の様々な分野で最も一般的に使用されるRF同軸コネクタの一つとして20GHzまで動作します 電気回路は
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 335VRMS* | |
| ダイレクトリック 電圧抵抗 | 1000VRMS* | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 中央指揮者 | ≤3.0mΩ |
| 外部導体 | ≤2.0mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性: | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金塗装 |
| 女性/ソケット | ベリリウムブロンズ | 黄金塗装 | |
| 回復力のある接触 | ベリリウムブロンズ | ニッケル付 | |
| シェル/ハウジング | 青銅 | 黄金塗装 | |
| シェル/ハウジング | ステンレス鋼 | パシビ化 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| トルク | 0.79~1.13N.m | ||
| *他の材料や仕上げ塗装はカスタマイズできます. | |||

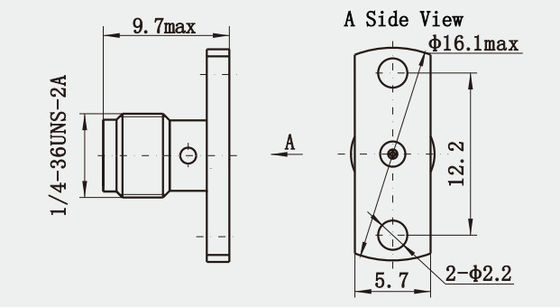

概要 図面と写真の追加
ステンレス鋼 ニッケル付 SMA 女性 RF 接続器 マイクロストライプ:
(単位:mm)
利点:
1優れた電気性能: SMAコネクタは,動作周波数範囲内では,低回帰損失 (良いインピーダンスのマッチング),低挿入損失,安定電圧波比 (VSWR).
2機械的安定性:SMAコネクタは,強い接続安定性と繰り返し性を保証するスレッド式結合メカニズムを使用します.
3耐腐蝕性:ステンレス鋼材の使用により,SMAコネクタは耐腐蝕性が高く,屋外や厳しい環境に適しています.
適用:
1マイクロ波通信システム: ポイントツーポイントおよび衛星通信システムでは,高性能信号伝送のためにSMAコネクタを使用します.
2試験装置:SMAコネクターは,過剰な挿入損失を導入することなく高周波信号を処理できるため,ネットワーク分析機やスペクトル分析機などのRFテスト機器で一般的に見られます..
3レーダーおよびナビゲーションシステム:レーダーシステムおよびGPSナビゲーションアプリケーションでは,SMAコネクタを使用してアンテナおよび他の高周波コンポーネントを接続することができます.
製品 カタログ:
| RFアダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
注記:
10,000種類以上ありますSMA コネクタ アダプタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
