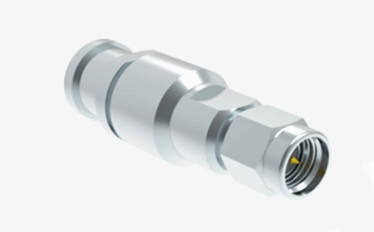

商品の詳細:
お支払配送条件:
|
| ポイント: | SMA RFコネクタ | 敷き布団: | ニッケル付 |
|---|---|---|---|
| 性別: | 男性 | 阻力: | 50Ω |
| 頻度: | DC~18GHz | 生涯: | 500 サイクル |
| 身体: | 青銅 | 適用する: | 音声/映像/マイクロ波 |
| ハイライト: | CXN3450/MF740Aケーブル直線RFコネクタ,ステンレス鋼の直線RFコネクタ,SMA 男性直線RFコネクタ |
||
SMA RF同軸コネクタは,MIL-C-39012に記載された仕様を満たすために設計された高度にコンパクトで高周波の同軸コネクタである.細かい寸法も含めて特殊な機械的および電気的性能,そして優れた耐久性.このコネクタは,RF同軸接続のトップ選択であり,マイクロ波通信や測定装置などのさまざまな領域に広く組み込まれています.社によって開発されたプレミアムパフォーマンスシリーズは 印象的な20GHzまでの周波数に対応できます要求の高い高周波アプリケーションのコネクタとしての地位を強化する.
主要な特徴:
1高品質の設計と製造基準 (MIL-C-39012のような) によって,このコネクターは非常に信頼性があり,要求の高い軍事および航空宇宙アプリケーションに適しています.
2機械的強度: SMAコネクタはスレッド式接続方法を使用し,安定した信頼性の高い接続を保証するために良い機械的強度と耐久性を提供します.
3互換性:コアキシアルケーブルで一般的に使用され,試験機器,通信システム,測定装置を含むさまざまな種類の機器と統合できます.
4環境耐性: SMAコネクタは軍事基準に準拠しており,極端な温度,湿度,振動条件.
SMA RFコネクタの仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| インターフェース | IEC60169-15 |
| 阻力 | 50Ω |
| 周波数範囲 | DCから18GHz |
| 挿入損失 | ≤0.30dB |
| VSWR | ≤1.2 (DC-6GHz) |
| 断熱抵抗 | ≥5000MΩ |
| コンタクトセンター抵抗 | ≤3mΩ |
| 外部接触抵抗 | ≤2mΩ |
| 交尾 サイクル | ≥500 |
| 温度範囲 | -65−+165°C |
| ダイレクトリック | PTFE |
適用:
1衛星および航空宇宙アプリケーション: 高い信頼性と軍事基準の適合性により,SMAコネクタは衛星通信や宇宙船のRFシステムで広く使用されています.
2放送およびストリーミング:テレビおよびラジオの放送およびストリーミング送信機器では,高品質の信号伝送を確保するためにSMAコネクタを使用します.
3ラジオ周波数識別 (RFID):一部の高周波RFIDシステムでは,SMAコネクタがリーダーとアンテナ間の接続要素として機能します.

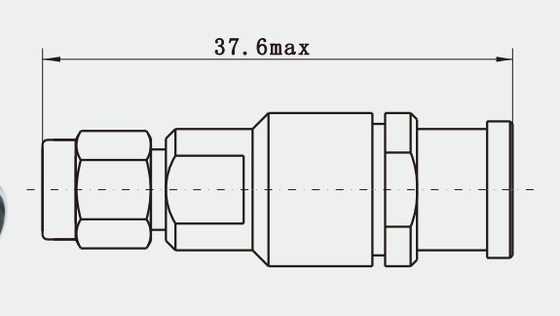

SMA RF コアックスコネクタの詳細:
製品 カタログ:
| RFアダプタ |
| SMA RFコネクタ |
| SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| MCX/MMCX RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
関連製品
1.SMA PCBのための女性バルチードマウントRFコネクタ
2.SMA 4ホール フレンズ マウント 右角 RF コアックス接続器
| モデル番号 | L について | L1 | L2 | D | 注記 |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3.PCBソールドマウント 50Ω 金属塗装 18GHz SMA 右角接続器
| モデル番号 | L について | L1 | 注記 |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA 女性PCBパネル 溶接式RFコネクタ
| モデル番号 | L について | D | D1 | 注記 |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
