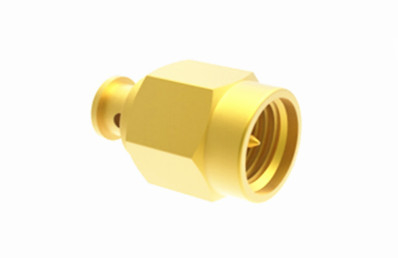

SFF-50-1ケーブル用のSMA男性銅金付RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMA RFコネクタ | 敷き布団: | 黄金塗装 |
|---|---|---|---|
| 耐久性: | 500 サイクル | 接触材料: | 黄銅、BeCu |
| 材料: | 青銅 | 設計基準:: | IEC60169-15 |
| タイプ: | ストレート | 性別: | 男性 |
| ハイライト: | 金色 SMA RFコネクタ,銅製のSMA RFコネクタ,金色付RFコアシアルコネクタ |
||
SFF-50-1ケーブル用のSMA男性銅金付RF同軸接続器
SMA RF同軸コネクタは,MIL-C-39012 に準拠して設計されたコンパクトな高周波同軸コネクタである.
小型,周波数幅が広い,機械的,電気的性能が優れた,信頼性が高いなど,いくつかの利点があります.最も広く使用されているRF同軸接続器です.マイクロ波通信とマイクロ波測定機器に広く適用されています20GHzまでの周波数に対応できる. この電源は,
電気仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50Ω | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 335VRMS* | |
| ダイレクトリック 電圧抵抗 | 1000VRMS* | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 中央指揮者 | ≤3.0mΩ |
| 外部導体 | ≤2.0mΩ | |
| VSWR | ≤13 | |
材料と機械特性:
| 中央指揮者 | 男性 | 銅 金属 |
| 女性 | Sn-P ブロンズ 金属 | |
| 弾性接触 | ベリリウムブロンズ ニッケル付 | |
| シェルおよび他の金属部品 | 銅 ニッケル付 | |
| ステンレス 消化 | ||
| クリップス・スリーブ | 銅 ニッケル付 | |
| 接続の緊縮トルク | 0.79-1.13N.m | |
| 耐久性 | 500サイクル | |
| 封印リング | シリコンゴム | |
| 隔熱器 | PTFE | |
環境仕様:
| 動作温度 | -40〜+85°C |
製品詳細についてSFF-50-1ケーブル用のSMA男性銅金付RF同軸接続器:
SMA RFコネクタの特徴:
1標準化: SMAコネクタは,米国防省のために設定された軍事標準であるMIL-C-39012規格に従っており,製品の品質と一貫性を保証します.
2互換性:SMAは標準であるが,異なるメーカーによって生産されるSMAコネクタにはわずかな差異がある可能性があるため,実用的な使用では互換性の問題を考慮すべきである.
3環境に適応性: 通常,一定の温度変動や環境条件に耐えられる.室内と屋外の両方に適している.
適用:
1RF 遮蔽 囲み 試験装置: RF 干渉を防ぐ必要があるアプリケーションでは,SMAコネクタは,遮蔽された囲いの中部の機器を外部デバイスに接続するために使用できます..
2方向性カップラーとパワー・スプリッター:信号が異なる経路に配分されなければならず,信号の電力を測定する必要がある場合,これらの重要なRFコンポーネントを接続するために SMAコネクタを使用できます.
3半導体およびIC試験:半導体装置および集積回路の試験中に,テスト信号を試験中のチップにルーティングするためにSMAコネクタを使用できます.
製品 カタログ:
| RFアダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
注記:4000種類以上の接続製品があります. あなたが使用している接続器が見つからない場合は,詳細で私達に連絡してください.
