CXN3506/MF108Aケーブル 女性用の金付右角RFコネクター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMP RF コアシアルコネクタ | 阻力: | 50Ω |
|---|---|---|---|
| 証明書: | ROHS ISO-9001-2015 | 耐久性: | 500 サイクル |
| 性別: | 女性 | 身体スタイル: | 右角 |
| 材料: | 青銅 | 台紙方法: | ケーブルのため |
| 敷き布団: | 黄金塗装 | ||
| ハイライト: | CXN3506 RFコネクタ,右角RFコネクタ,金色付RFコネクタ |
||

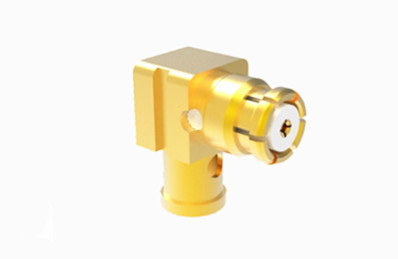

SMP CXN3506/MF108Aケーブル用 女性 右角金付 RFコネクタ
SMPインターフェイスは,MMCXコネクタのサイズに匹敵する小型コネクタだが,DCから40GHzまでの動作周波数範囲を拡張する.SMPインターコネクトシリーズは,浮遊性のある女性から女性へのアダプタを使用SMP 男性PCBコネクタを備えた回路板の積み重ねを容易にするため,この頑丈な構造は,ラジアル・アキシャル・デアラインメントに対応する能力密集型高周波同軸モジュールに広く使用されています.
特徴 と 益
1コンパクトサイズ:SMPコネクタは,スペースがプレミアムであるアプリケーションのために設計されており,MMCX (マイクロミニチュア共軸) コネクタに類似するサイズです.しかし,より高い周波数帯に適しています..
2幅広い周波数帯:SMPコネクタは,DCから40GHzまでの広い帯域幅をサポートし,さまざまなブロードバンド無線通信アプリケーションに適しています.
3浮遊接続システム:SMPインターフェイスは,通常浮遊性のある女性から女性へのアダプター (弾丸として知られる) を使用し,機械的なアライナメントの許容度であっても信頼性の高い接続を可能にします.ラジアル・アキシャル・デアラインメントを含む.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170VRMS* | |
| ダイレクトリック 電圧抵抗 | 500VRMS* | |
| 断熱抵抗 | ≥2000MΩ | |
| 中心抵抗 | 外導体 | 通常≤2.5mΩ,密封≤4mΩ |
| 中央導体 | 通常≤6mΩ,密封≤26mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | S-P ブロンズ 金属 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/s | |

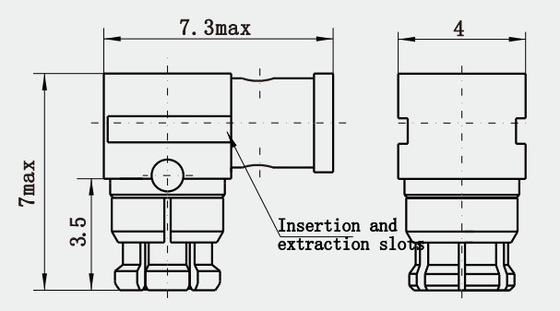

詳細な図
SMP 女性 右角 金属付RFコネクタ CXN3506/MF108Aケーブル:
申請
1医療機器:医療産業において,特に内視鏡や外科用道具などの高周波医療機器では,SMPコネクタを使用してデータまたはビデオ信号を送信することができます.
2高速データ転送:SMPコネクタは,高速データ転送のためのデータセンター,サーバー,ネットワーク機器の高速バックプレーンまたはケーブルアセンブリで使用できます.
3消費電子機器:デジタルカメラ,スマートフォン,タブレットなどの高級消費電子機器は,信号または電源接続のためにSMPコネクタを使用することがあります.
製品 カタログ:
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFアダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| N型RFコネクタ |
| TNC RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RF コネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
注記:
10,000種類以上ありますSMPコネクタ詳細を教えてください. 詳細はこちら.ほら
