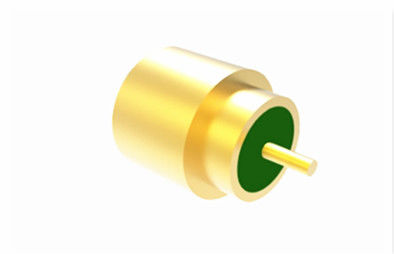

密封された ASMP オス PCB マウント RF コネクタ フルディテント プラグ

密閉型ASMPオスPCBマウントRFコネクタ フルデテントプラグ

ASMPは、SMPと同じ構造設計と使用方法を共有する革新的なブラインドメイトRFコネクタです。SMPよりも外形寸法が約22%大きく、伝送電力が約30%から50%増加します。ASMPは、ボード間接続、高密度モジュール実装、および高電力要求アプリケーションに特に適しています。オスSMPコネクタは、フルデテントとスムースボアの2つのインターフェイスタイプで利用可能ですが、メスコネクタは両方のタイプのオスコネクタと互換性のある単一のインターフェイスを備えています。

特徴:

1. ブラインドメイト: ASMPコネクタの設計により、ブラインドメイトが容易になり、高密度実装基板のような視認性やアクセスが制限された環境でも、簡単かつ正確な接続が可能になります。
2. 互換性: サイズが大きいにもかかわらず、ASMPコネクタは既存のSMPコネクタエコシステムとの互換性を維持しており、既にSMPコネクタを使用している既存のシステムへの統合が容易になります。
3. インターフェイスオプション: オスSMPコネクタのインターフェイスタイプであるフルデテントとスムースボアは、ASMPでも利用可能であり、メイト構成の柔軟性を提供します。
4. ボード間アプリケーション: その設計と電力処理能力により、ASMPコネクタは、スペースが限られており、高電力信号を効果的にルーティングする必要があるボード間接続に特に適しています。

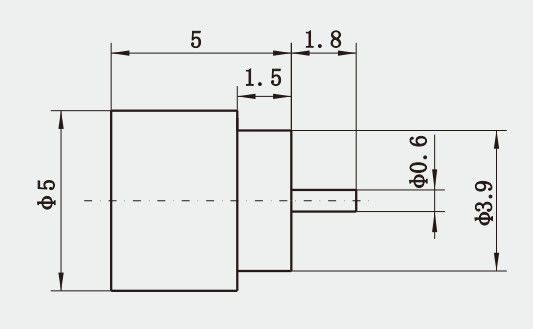

外形図 of
密閉型ASMPオスPCBマウントRFコネクタ フルデテントプラグ


取り付け紹介:



注意:
1,000種類以上の SMPメスオスアダプターをご用意しております。お探しの製品が見つからない場合は、
全カタログについてお問い合わせください。カスタム寸法も承ります。
