MF147A / MF147BケーブルのためのSMA男性ステンレス鋼RFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ポイント: | SMA RFコネクタ | 塗装: | 不動態化される |
|---|---|---|---|
| 性別: | 男性 | 阻力: | 50Ω |
| 頻度: | DC~18GHz | 生涯: | 500サイクル |
| 身体: | 青銅 | 適用する: | 音声/映像/マイクロ波 |
| ハイライト: | ステンレス鋼のSMA RFコネクタ,MF147Aケーブル RFコネクタ |
||

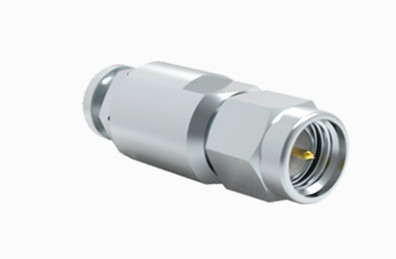

MF147A/MF147Bケーブル用SMAオスステンレス鋼RFコネクタ
SMA RF同軸コネクタは、小型の高周波同軸コネクタであり、MIL-C-39012に準拠して設計されています。
小型、広帯域幅、優れた機械的および電気的性能、高い信頼性など、多くの利点を誇ります。最も一般的に使用されているRF同軸コネクタとして認識されており、マイクロ波通信やマイクロ波測定装置などの分野で広く使用されています。当社が製造する優れたシリーズのコネクタは、最大20GHzの周波数をサポートしています。

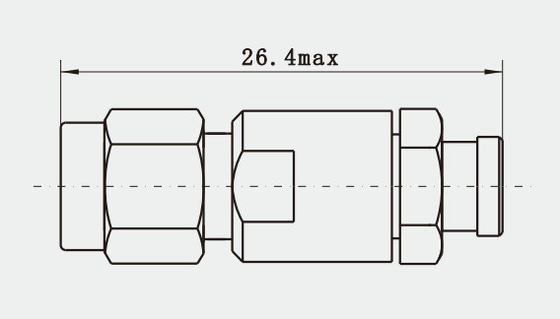

詳細図:
| モデル | ケーブル | 注記 | |
| SMA-J416G-1 | MF147A、MF147B | クランプ | |
主な特徴:
1.超小型設計：超小型同軸ケーブルコネクタであるSMAは、サイズに優れており、スペースが限られている用途に適しています。
2.高周波アプリケーション：SMAコネクタは、最大18 GHzまたはそれ以上の周波数で動作する電子システムで一般的に使用されており、高周波RF接続に人気があります。
3.六角インターフェース：SMAコネクタの外部嵌合インターフェースはねじ込み式で六角形であり、レンチを使用して締め付け、確実な接続を確保できます。
SMA RFコネクタの仕様:
注：モデルの具体的なデータは、製品仕様シートのデータに基づいています。
| 電気的特性 | ||
| インピーダンス | 50オーム | |
| 周波数範囲 | DC～18GHz | |
| 定格電圧 | 335 VRMS（最大海抜） | |
| 誘電耐電圧 | 1000 VRMS（最大海抜） | |
| 絶縁抵抗 | ≥5000Mオーム | |
| 接触抵抗 | 外部導体 | ≤2 mΩ |
| 中心導体 | ≤3 mΩ | |
アプリケーション:
要約すると、SMAコネクタは、そのコンパクトな設計、高周波信号のサポート、さまざまなタイプ、および優れた環境適応性により、RFおよびマイクロ波分野で広く使用されています。
製品カタログ:
| RFアダプター |
| SMA RFコネクタ |
| SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| MCX/MMCX RFコネクタ |
| ミリ波コネクタ（2.4mm、2.92mm） |
| RFケーブルアセンブリ |
| 導波管-同軸アダプター |
| ガラス-金属気密シール |
| J30Jシリーズコネクタ |
| マイクロ波ロータリージョイント |
インターフェース寸法:
その他の製品:
SMAオスステンレス鋼RFコネクタ
| モデル | ケーブル | 注記 | |
| SMA-J416G-2 | MF147A、MF147B | クランプ | |
SMAオス RFコネクタ wスプリング式アーマー付き
| モデル | ケーブル | 注記 | |
| SMA-J416G-2 | MF147A、MF147B | クランプ、スプリング式アーマー付き | |
注記:
10,000種類以上のSMAコネクタをご用意しております。ご使用のコネクタが見つからない場合は、詳細をお知らせください。
