2#半硬/柔軟ケーブルのためのSMA 男性ステンレス鋼RFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ポイント: | SMA RFの同軸コネクタ | 性別: | 男性 |
|---|---|---|---|
| 阻力: | 50Ω | 頻度: | DC~18GHz |
| 耐久性: | 500サイクル | 材料: | ステンレス鋼 |
| 色: | 金メッキ | 身体スタイル: | 直線 |
| ハイライト: | 柔軟なSMA RFコネクタ ステンレス鋼のSMA 男性RFコネクタ,Stainless Steel SMA Male RF Connector |
||
2#半硬/柔軟ケーブルのためのSMA 男性ステンレス鋼RFコネクタ
SMAシリーズは,MIL-C-39012仕様に従って設計および製造された,コンパクトな高周波RF同軸コネクタの一種を表しています.幅広く超高性能の電気性能により,SMAコネクタはマイクロ波通信とマイクロ波測定機器のさまざまな分野で広く利用されています.私たちの会社によって生産された高性能コネクタは, 20GHzまで周波数をサポートすることができます.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | |||
| 阻力 | 50Ω | ||
| 周波数範囲 | DC~18GHz | ||
| 定位電圧 | 335VRMS* | ||
| ダイレクトリック 電圧抵抗 | 1000VRMS* | ||
| 断熱抵抗 | ≥5000MΩ | ||
| 中心抵抗 | 中央指揮者 | ≤3.0mΩ | |
| 外部導体 | ≤2.0mΩ | ||
| 材料と機械特性 | |||
| 中央指揮者 | 男性 | 銅合金黄金製 | |
| 女性 | ベリリウムブロンズ黄金製 | ||
| 弾性接触 | ベリリウムブロンズ ニッケル付 | ||
| シェルおよび他の金属部品 | 銅合金 金面 | ||
| ステンレス鋼のパシビ化 | |||
| クリップス・スリーブ | 銅合金ニッケル付 | ||
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| 接続の緊縮トルク | 0.79-1.13N.m | ||
利点:
1小型:SMAコネクタは,コンパクトなデザインで有名で,空間が限られた電子機器で使用するのに適しています.
2. 幅広く帯域: SMAコネクタは,最大18GHzまたはそれ以上の周波数で動作する電子システムのRF接続のために設計されています.様々な高周波アプリケーションに適用できるようにする.
3信頼性の高い接続:スレッド式接続方法を使用し,接続器の安定性と信頼性を保証します.
インターフェースの寸法:

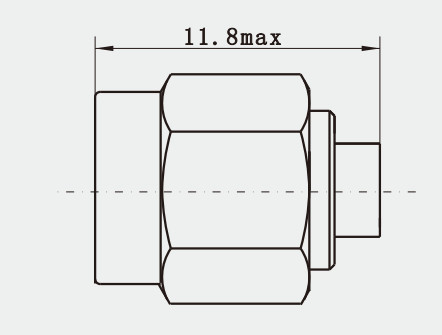

概要 図面:
製品 カタログ:
| RFアダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
適用:
小型のサイズ,広い帯域幅,信頼性の高い接続,そして汎用的な形状により,SMAコネクタはRFおよびマイクロ波機器の不可欠な部品になりました.
関連製品:
2#半硬/柔らかいケーブルのためのSMA男性金付RFコネクタ
| モデル番号 | 注記 |
| SMA-JB2D | 溶接器,糸の袖は取り外せる |
| SMA-JB2DG | 溶接,スレッドスリーブ 取れる,SSスレッドスリーブ |
SMA 男性黄金塗装右角2#半硬/柔軟ケーブルのためのRFコネクタ
| モデル番号 | 注記 |
| SMA-JWB2-1 | 溶接器 |
注記:
10,000種類以上ありますSMAコネクター, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
