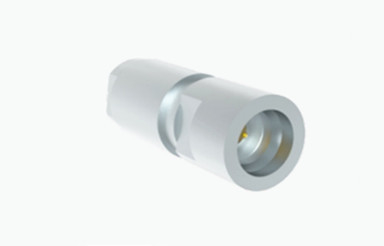

SMP 男性ステンレス・スティール リミテッド・ディテント RFコネクタ 接続深さ2.79mm
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 周波数範囲: | DC~40GHz | 阻力: | 50Ω |
|---|---|---|---|
| ガラス: | 7052 7070 | Hermecity: | <1> |
| 断熱抵抗: | ≥2000MΩ | 中気圧: | 500VRMS* |
| 評価される抵抗電圧: | 170VRMS* | VSWR: | ≤1.3 |
| ハイライト: | 2.79mm RFコアシアルコネクタ,ステンレス鋼 SMP 男性 RF 接続器,ステンレス・スティール リミテッド・ディテント・RFコネクタ |
||
SMP 男性ステンレス・スティール 限定 抑止 接続深さ 2.79 RF コネクタ
SMPはコンパクトで,プッシュオンまたはスナップフィットできるRF同軸接続で,小さな形状,軽量な構造,印象的な地震性能,幅広い運用帯域幅を誇っています.30GHzまで動作する周波数に対応できる (SMPコネクタは40GHzまで対応できる)プラグは3つの異なるインターフェースオプションを提供しています:完全な解離,限られた解離,スムーズな穴 (分離機能を持つバージョンを含む).ケーブルの取り付けSMPは,高いパッケージ密度を維持しながら,ボード・トゥ・ボード,ブラインド・ペアリング,ラック・アンド・パネルアプリケーションの相互接続性を提供します.高信頼性とモジュール密度の高い装置に適しているため,さまざまな重要なアプリケーションで好ましい選択になります.
仕様
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170VRMS* | |
| 断熱抵抗 | ≥2000MΩ | |
| ダイレクトリック 電圧抵抗 | 500VRMS* | |
| 中心抵抗 | 外導体 | ≤4mΩ |
| 中央導体 | ≤26mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | Sn-P 青銅,黄金塗装 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/s | |

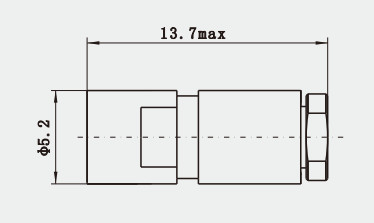

詳細な図
特徴 と 益
| 黄金製 |
| サブミニチュア |
| DCから40GHz |
| コンパクトサイズ |
| 押す式またはスナップ式コップリング |
| 完全放出,限られた放出,スムーズな穴 |
| PCBとケーブルマウントコネクター |
| 男性と女性,直角と右角の選択 |
| 柔らかいケーブルと半硬いケーブルの両方のケーブルマウントバージョン |
| 標準型と密閉型,フレンズマウントとスレッドインマウントの選択 |
注記:
1000種類以上ありますSMP 密閉式接続器選択のために,あなたが使用している製品が見つからない場合は,完全なカタログのために私たちと連絡してください.カスタムサイズは受け入れられています.
申請
要約すると,SMP RF同軸コネクタは,コンパクトなサイズ,高いマウント密度能力,ブロードバンド性能,使いやすさにより,現代の電子機器の不可欠な部品です.
