商品の詳細:
お支払配送条件:
|
製品名: | SMP 男性 RF コアシアルコネクタ | 阻力: | 50ohm |
---|---|---|---|
証明書: | CE ROHS | 性別: | 男性/プラグ |
寿命: | 500サイクル | 身体スタイル: | ストレート |
材料: | 青銅 | 台紙方法: | PCBマウント |
周波数範囲: | DC~40GHz |

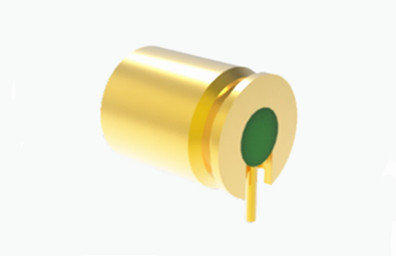

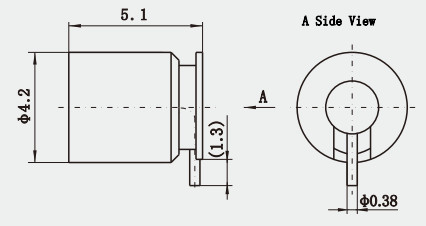

SMP 男性 限定 抑止 RF 接続器 接続深さ 2.79 RF 接続器
SMPはコンパクトなRF同軸接続で 簡単に押したり 固定したりできます サイズも小さく軽量で 振動に抵抗力も優れています広範囲の動作周波数30GHzまで機能し,一部のモデルでは40GHzまで機能する.このコネクタのプラグは,様々なアプリケーションで互換性と柔軟性のために3つの異なるインターフェースを選択します..
電気特性:
阻力 | 50Ω | |
周波数範囲 | DC~40GHz | |
定位電圧 | 170VRMS* | |
断熱抵抗 | ≥2000MΩ | |
ダイレクトリック 電圧抵抗 | 500VRMS* | |
中心抵抗 | 外導体 | 通常≤2.5mΩ,密封≤4mΩ |
中央導体 | 通常≤6mΩ,密封≤26mΩ | |
VSWR | ≤13 |
中央指揮者 | 男性 | Sn-P 青銅,黄金塗装 |
女性 | ベリリウムブロンズ,金製 | |
弾性接触 | ベリリウムブロンズ | 黄金製 |
シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
隔熱器 | ガラスのシンタリング/PTFE/PEI | |
密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/s |
特徴と利点:
コンパクト デザイン: SMP コンネクタ は 極めて コンパクト に 設計 さ れ ており,空間の 制限 を 抱く 状況 で,例えば 航空宇宙,軍事,通信 機器 の 中 で 使う の に 理想 的 です.
広い操作帯域幅: SMPコネクタは,通常,直流 (DC) から40GHzまで,より高い周波数に対応できるバージョンもあります.この広い帯域幅は,様々なRFアプリケーションに適しています高速データ信号の送信を必要とするものを含む.
高い信頼性: SMPコネクタは,プッシュ・オンまたはスナップ・フィット設計により,振動や機械ショックに強い安全な接続を保証します.この信頼性は,信号の整合性が最重要である重要なまたは高性能アプリケーションのための主要な選択になります..
簡単 に 設置 さ れ,盲目 に 交配 する 能力: SMPコネクタは設置が簡単で,視覚確認なしでマップすることができます.接続が正しく接続されたときに音響的なクリックと触覚的なフィードバックを提供するユニークなデザインのおかげでこの機能は,複雑なシステムにおける組み立てプロセスを簡素化します.
インターフェースオプション: いくつかのSMPコネクタは,プラグの異なるインターフェースオプションを提供し,さまざまな種類の接続に柔軟性を提供し,複数のデバイスまたはシステムとの互換性を可能にします.
軽量SMPコネクタはコンパクトであるだけでなく軽量で,航空宇宙技術などのあらゆるグラムが重要なアプリケーションでも重要な要素です.
優れた地震性能: SMPコネクタは,強力な機械的衝撃や振動がある場合でも,信頼性の高い電気接続を維持するように設計されており,厳しい環境に適しています.
応用:
通信システム:SMPコネクターは,無線通信基地局,衛星通信,レーダーシステム,無線通信などで使用できます.
試験・測定機器:SMPコネクタは,RF試験機器,マイクロ波装置試験,信号発生器,その他のアプリケーションで使用するのに適しています.
自動車産業:SMPコネクターは自動車レーダー,車内通信,ナビゲーションシステム,その他の自動車アプリケーションで使用できます.
製品 カタログ:
RFアダプタ |
コアキシャルアダプターへの波導体 |
ガラスから金属への密封 |
J30Jシリーズのコネクタ |
マイクロ波回転関節 |
RFケーブル組 |
SMA/SSMA RFコネクタ |
SMP/SSMP RFコネクタ |
MCX/MMCX RFコネクタ |
TNC RFコネクタ |
N型RFコネクタ |
BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
パッケージの詳細:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますSMPコネクタ詳細を教えてください. 詳細はこちら.ほら
