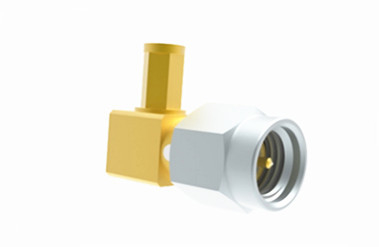

銅 金属 SMA 男性 RF コネクタ ステンレス スチール 右角 コネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Impedance: | 50Ω | Certificate: | CE ROHS |
| Dielectric: | PTFE | Type: | RF Connector |
| Style: | Right Angle | Material: | Brass |
| ハイライト: | PTFE SMA RFコネクタ,RFステンレス鋼の右角接続器,SMA 男性 右角接続器 |
||
SMA 男性 RFステンレス鋼 右角接続器
SMA型は,コンパクトなスレッド式コップリングを備えた,広く利用されているRF同軸コネクタの種類である. 50Ohmsの特徴的なインピーダンスを有する.これらのコネクタは,幅広い周波数帯域幅で知られていますWLAN システム,制御プログラム,マイクロ波装置のRF回路にRFケーブルまたはマイクロストリップラインを接続するために使用されます.デジタル通信システム半硬線または半柔軟線を使用することで,動作周波数は 18 GHz まで達できます.
仕様:
| インターフェース | IEC60169-15 |
| 阻力 | 50Ω |
| 周波数範囲 | DCから18GHz |
| 挿入損失 | ≤0.30dB |
| VSWR | ≤1.2 (DC-6GHz) |
| 断熱抵抗 | ≥5000MΩ |
| コンタクトセンター抵抗 | ≤3mΩ |
| 外部接触抵抗 | ≤2mΩ |
| 交尾 サイクル | ≥500 |
| 温度範囲 | -65−+165°C |
| ダイレクトリック | PTFE |

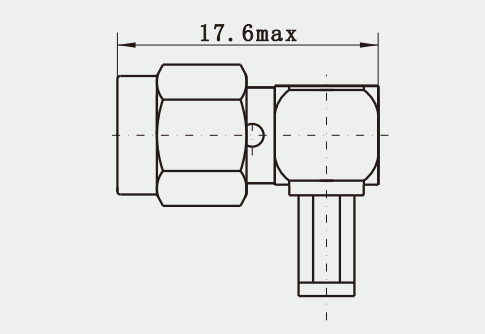

詳細な図
適用:
マイクロ波通信: SMAコネクタは,広い帯域幅の特性があるため,アンテナとトランシーバー間のケーブルを接続するためにマイクロ波通信システムで使用され,安定した信号伝送を保証します.
RF試験装置: RF試験および測定機器では,SMAコネクタを使用して試験器具を試験対象装置に接続し,正確な信号分析を行う.
レーダーシステムレーダーシステムでは,SMAコネクタを使用して送信と受信モジュールを接続し,レーダー信号の送信に役立ちます.
衛星通信: 衛星通信の地上ステーションでは,効率的な信号伝送のために,アンテナやその他の関連機器を接続するためにSMAコネクタを使用します.
製品 カタログ:
| RFアダプタ |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFケーブル組 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RF コネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
また,他のSMA RFコネクタもあります:
注記:
10,000種類以上ありますコネクタアダプターあなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
