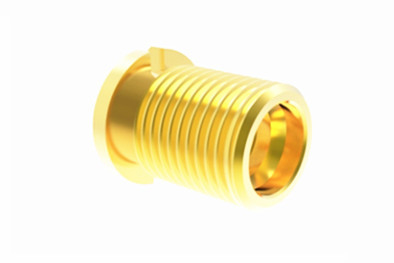

シームレスなデバイス接続のためのヘルメティックSMPシリーズ男性対男性RFアダプターコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 男性へのSMPのアダプターの男性 | 阻力: | 50ohm |
|---|---|---|---|
| 機体材料: | 青銅 | 色: | 金属 |
| 性別: | 男性への男性 | タイプ: | SMPのアダプター |
| ほか: | 密閉 | ||
| ハイライト: | 男性から男性にRFアダプターコネクタ,ハーメティック SMP RF アダプターコネクタ |
||
高性能ヘルメティック SMP シリーズ: デバイスのシームレスな接続のための男性から男性へのRFアダプターコネクタ
SMP RFコネクタ導入
SMPは,小型の形状要素,軽量な設計,小型な形状要素,軽量な設計,小型な形状要素,小型な形状要素,小型な形状要素,小型な形状要素,小型な形状要素,小型な形状要素,小型な形状要素.優れた地震性能30GHz (私たちの高性能SMPコネクタは40GHzに達する) の動作周波数範囲があり,プラグには3つのインターフェースオプションがあります.制限された放任ブロードバンド・ブロードバンド・カップラーにおけるブラインド・ペアリングに必要な軸的または半径的動きに対応できる.SMP は,高い信頼性とモジュール強度を必要とする装置で使用するのに最適です.
| SMP コンネクタ アダプターの一般仕様 | ||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~40GHz
|
|||
|
定位電圧
|
170VRMS (海面)
|
|||
|
ダイレクトリック 電圧抵抗
|
500VRMS (海面)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
|
外導体
|
標準≤2.5mΩ,密閉式 ≤4mΩ
|
||
|
中央導体
|
標準≤6mΩ,密閉 ≤26mΩ
|
|||
| 周波数範囲 | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| 直線コネクタの VSWR |
≤125
|
≤13 | ≤15 | |
| 右アングルコネクタの VSWR | ≤13 | |||
| アダプターの VSWR | ≤12 | ≤13 | ≤15 | |
| 中央指揮者 | 男性 |
Sn-Pブロンズ
|
金属 | |
| 女性 |
ベリリウムブロンズ
|
金属 | ||
|
弾性接触
|
ベリリウムブロンズ
|
金属 | ||
|
シェルおよび他の金属部品
|
黄金で覆われた青銅,過敏化ステンレス鋼
|
|||
|
隔熱器
|
ガラスのシンタリング/PTFE/PEI
|
|||
|
漏れ率について
密閉式接続器
|
1.01325×10-3 パ·cm3 /s
|
|||
単位:mm

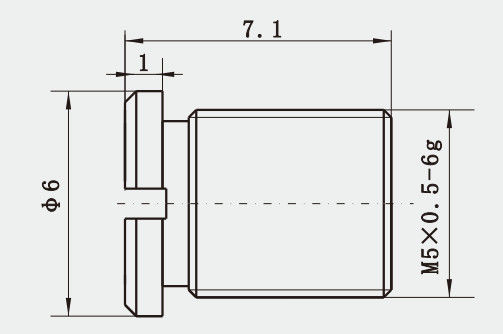

概要 図面
高性能ヘルメティック SMP シリーズ: デバイスのシームレスな接続のための男性から男性へのRFアダプターコネクタ
適用:
SMPアダプタは,模型の密集型設置に理想的なソリューションを提供する新しいタイプのブラインド RF同軸接続です.この接続器は,非常に広い動作周波数範囲を持っています.DC~40GHzまで動作するSMP インターフェースは2つの形式があります.一つはMMCX 接続器と同じ比例の超小型のインターフェースであり,もう一つは従来の SMA インターフェイスです.両方のインターフェースは40GHzまでの周波数で動作できますプッシュインとスナップフィット接続方法を提供する.
注記:
1000種類以上ありますSMP 女性 男性アダプター使用している製品が見つからない場合
