SMP 女性から女性 弾丸スプリング ストレートRFアダプターコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 女性RFのアダプターへのSMPの女性 | 阻力: | 50オム |
|---|---|---|---|
| ボディ素材: | 青銅 | 色: | 黄金塗装 |
| 身体スタイル: | 弾丸の直径 弾丸の直径 | 性別: | 女性に女性 |
| タイプ: | RFのアダプターSMPの女性 | ほか: | バネ付き |
| ハイライト: | SMP 女性から女性へのRFコネクタ,直線 RF アダプターコネクタ,スプリングロード RFコネクタ |
||

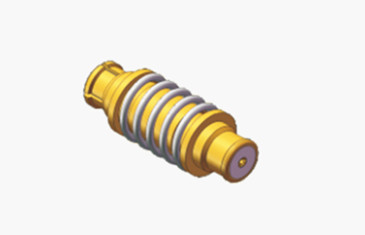

SMP 女性から女性 弾丸スプリング ストレートRFアダプター
SMPは,小さなサイズ,軽量,優れた文字を持っている,サブミニチュアプッシュオンRF同軸接続です.
30GHzまで (高性能の製品) 動作周波数
スプラグには3つのインターフェース形式があります- 完全解散,限定解散,および
ブラインドの必要な軸的または半径的動きを満たすことができます.
板から板へのシステムのカップル使用.それは高い要求の設置状況に適しています.
信頼性 モジュラー密集型
SMPは,コンパクトでプッシュオン可能なRFコアキシアルコネクタアダプタで,小さな形状,軽量な設計,優れた地震性能,幅広い動作帯域幅を誇っています.30GHzまでの動作周波数帯があります (高性能SMPコネクターは40GHzにも達します)プラグには3つのインターフェース形式があります.全スレート,限られたスレート,スムーズ・ボア (ブレーキを含む).これらの様々なインターフェース形式は,ブロードバンドとブロードバンドコネクタの結合における盲点交配のために必要な軸的または半径的動きに対応することができます.SMP は,高い信頼性とモジュール強度を必要とする装置で使用するのに最適です.
カタログ SMP アダプター.pdf
注:モデルの特異データは,製品仕様表のデータに基づいています.
| SMP コンネクタ アダプターの一般仕様 | ||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~40GHz
|
|||
|
定位電圧
|
170VRMS (海面)
|
|||
|
ダイレクトリック 電圧抵抗
|
500VRMS (海面)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
|
外導体
|
標準≤2.5mΩ,密閉式 ≤4mΩ
|
||
|
中央導体
|
標準≤6mΩ,密閉 ≤26mΩ
|
|||
| 周波数範囲 | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| 直線コネクタの VSWR |
≤125
|
≤13 | ≤15 | |
| 右アングルコネクタの VSWR | ≤13 | |||
| アダプターの VSWR | ≤12 | ≤13 | ≤15 | |
| 中央指揮者 | 男性 |
Sn-Pブロンズ
|
金属 | |
| 女性 |
ベリリウムブロンズ
|
金属 | ||
|
弾性接触
|
ベリリウムブロンズ
|
金属 | ||
|
シェルおよび他の金属部品
|
黄金で覆われた青銅 消化型ステンレス鋼
|
|||
|
隔熱器
|
ガラスのシンタリング/PTFE/PEI
|
|||
|
漏れ率について
密閉式接続器
|
1.01325×10-³パット³/s
|
|||

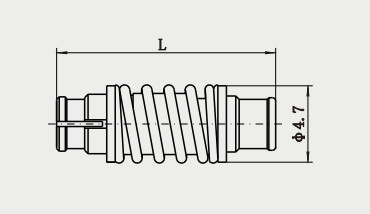

概要 図面
SMP 女性からSMP 女性RFアダプタ
注記:
1000種類以上ありますSMP 女性 男性アダプター使用している製品が見つからない場合
カタログの詳細は こちらからご確認ください
