商品の詳細:
お支払配送条件:
|
製品名: | SMP RF同軸Conector | 阻力: | 50Ω |
---|---|---|---|
証明書: | ROHS ISO-9001-2015 | 性別: | 男性/プラグ |
ボディ スタイル: | ストレート | めっき: | 金 |
材料: | 青銅 | 台紙方法: | PCBの台紙 |
生涯: | 500サイクル | ||
ハイライト: | SMP 男性RFコネクタプラグ,ヘルメティックに封印されたRFコネクタプラグ,ブラスストレートSMP RFコネクタ |

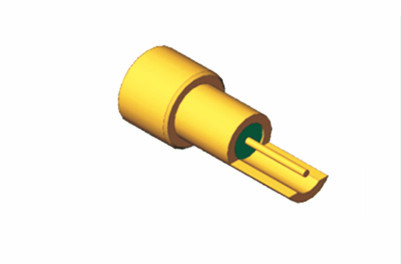

高品質のヘルメティックシールされた SMP 男性RFコネクタプラグ 最高性能と信頼性
SMPインターフェースは,Dcから40GHzの周波数範囲を持つ,MMCX接続器に類似したサイズを持つコンパクトコネクタである.SMPインターコネクトシリーズは,SMP男性PCBコネクタを搭載したボードをスタックするために,浮遊性のある女性から女性へのアダプター (通常,弾丸として知られる) を使用しています.この堅牢な設計と,射線および軸間誤差を処理する能力は,盲目相互接続ソリューションを可能にします.これは一般的に小型化された高周波同軸モジュールで使用されます.
電気特性 | ||
阻力 | 50Ω | |
周波数範囲 | DC~40GHz | |
定位電圧 | 170VRMS* | |
ダイレクトリック 電圧抵抗 | 500VRMS* | |
断熱抵抗 | ≥2000MΩ | |
中心抵抗 | 外導体 | 通常≤2.5mΩ,密封≤4mΩ |
中央導体 | 通常≤6mΩ,密封≤26mΩ | |
VSWR | ≤13 | |
材料と機械特性 | ||
中央指揮者 | 男性 | Sn-P 青銅,黄金塗装 |
女性 | ベリリウムブロンズ,金製 | |
弾性接触 | ベリリウムブロンズ | 黄金製 |
シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
隔熱器 | ガラスのシンタリング/PTFE/PEI | |
密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/s |
RFケーブル組 |
コアキシャルアダプターへの波導体 |
ガラスから金属への密封 |
J30Jシリーズのコネクタ |
マイクロ波回転関節 |
RFアダプタ |
SMA/SSMA RFコネクタ |
SMP/SSMP RFコネクタ |
N型RFコネクタ |
TNC RFコネクタ |
MCX/MMCX RFコネクタ |
BNC RF コネクタ |
ミリメートル波接続器 (2.4mm,2.92mm) |
注記:
10,000種類以上ありますSMPコネクタ詳細を教えてください. 詳細はこちら.ほら
