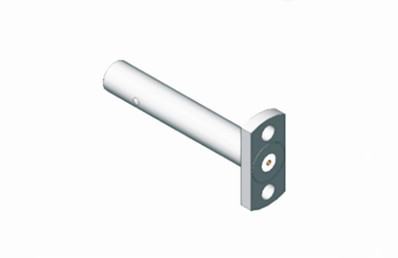

SMP 男性 50Ohm リミテッド 停止 ステンレス鋼 RF 接続プラグ 接触深さ:2.79
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMP 男性RFコネクタ | 機体材料: | ステンレス鋼 |
|---|---|---|---|
| 色: | 不動態化される | 性別: | 男性 |
| インピーダンス: | 50ohm | 男性インターフェイス: | 限られた止め金 |
| タイプ: | SMP RFのアダプター | ほか: | ストレート |
| ハイライト: | SMPオス50ΩRFコネクタ,ステンレス鋼SMPコネクタプラグ,制限式SMP RFコネクタ |
||
SMP オス 50オーム リミテッドデテント ステンレススチール RFコネクタプラグ、嵌合深さ: 2.79
SMPは、小型、軽量、優れた耐震性能、および広い動作帯域幅を含むいくつかの重要な機能を備えた、コンパクトなプッシュオンRF同軸コネクタアダプタです。その動作周波数は最大30GHzに達し（当社の高性能SMPコネクタでは、さらに40GHzに達することもあります）、プラグは3つのインターフェイス形式を備えています：フルデテント、リミテッドデテント、およびスムースボア（ブレーキング付きを含む）。これらの様々なインターフェイス形式は、ブロードバンドからブロードバンドコネクタのカップリング使用におけるブラインドメーティングに必要な軸方向または半径方向の動きを満たすことができます。高い信頼性とモジュラー強度が要求される設置に最適です。
外形図（mm）
| 型番 | 説明 |
| SMP-JFD116G |
SMPオスRFコネクタ、ステンレススチール、リミテッドデテント |
| SMPコネクタアダプタ一般仕様 | ||||
|
インピーダンス
|
50Ω
|
|||
|
周波数範囲
|
DC～40GHz
|
|||
|
定格電圧
|
170VRMS（海抜）
|
|||
|
誘電体耐電圧
|
500VRMS（海抜）
|
|||
|
絶縁抵抗
|
≥2000MΩ
|
|||
|
|
外導体
|
通常≤2.5mΩ、ハーメチックシール≤4mΩ
|
||
|
センター導体
|
通常≤6mΩ、ハーメチックシール≤26mΩ
|
|||
| 周波数範囲 | DC～18GHz | 18～26.5GHz | 26.5～40GHz | |
| ストレートコネクタのVSWR |
≤1.25
|
≤1.3 | ≤1.5 | |
| 直角コネクタのVSWR | ≤1.3 | |||
| アダプタのVSWR | ≤1.2 | ≤1.3 | ≤1.5 | |
| センター導体 | オス |
Sn-Pブロンズ
|
金メッキ | |
| メス |
ベリリウムブロンズ
|
金メッキ | ||
|
エラスティックコンタクト
|
ベリリウムブロンズ
|
金メッキ | ||
|
シェルおよびその他の金属部品
|
金メッキ真鍮、不動態化ステンレススチール
|
|||
|
絶縁体
|
ガラス焼結/PTFE/PEI
|
|||
|
リーク率（ハーメチックシールコネクタ）
1.01325×10-
|
3/s3/s注記:
|
|||
当社は1,000種類以上の
SMPメスオスアダプタを取り揃えております。お探しの製品が見つからない場合は、お気軽にお問い合わせください。カスタム寸法も承ります。
