DC 40GHz SMP 男性PCBマウント RFコネクタプラグ 4本脚 CE ROHS証明書

DC 40GHz SMP Male PCB Mount RF Connector Plug With 4 Legs CE ROHS Certificate
DC 40GHz SMP Male PCB Mount RF Connector Plug With 4 Legs CE ROHS Certificate DC 40GHz SMP Male PCB Mount RF Connector Plug With 4 Legs CE ROHS Certificate

大画像 :  DC 40GHz SMP 男性PCBマウント RFコネクタプラグ 4本脚 CE ROHS証明書 ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: ELT (Elite)
証明: CE ROHS
モデル番号: SMP-JHD61
お支払配送条件:
最小注文数量: 100個
価格: negotiable
パッケージの詳細: 標準輸出箱
受渡し時間: 3週以内に
支払条件: T/T,ウェスタンユニオン,L/C
供給の能力: 1ヶ月あたりの1000000部分
連絡先
詳細製品概要
製品名: SMP RF同軸Conector 周波数範囲: DC~40GHz
インピーダンス: 50Ω 証明書: セリウムROHS
性別: 女性 モデル: SMP-JHD61
ハイライト:

SMP 男性PCBマウント RFプラグ

,

4脚のPCBマウント RFコネクタ

,

DC 40GHz SMP RFプラグ

SMP 男性PCBマウント RFコネクタプラグ 4本足: 高品質で耐久性のある信頼性の高いソリューション



SMPは,小型サイズ,軽量,優れた地震性能,幅広い作業帯域幅で知られるコンパクトなプッシュオンまたはスナップカップリングRF同軸接続器です.30GHzまで動作する周波数があります (SMPコネクタは40GHzにも達します)プラグは3つのインターフェース形式で提供されます:完全な解離,限られた解離,スムーズな穴 (ブレーキを含む).配列アダプタは,ボード・トゥ・ボードのインターコネクト・ソリューションを提供します.パッケージ密度を維持しながら,ブラインドマートおよびラック&パネルアプリケーション.高信頼性のモジュール密集型装置に適しています.

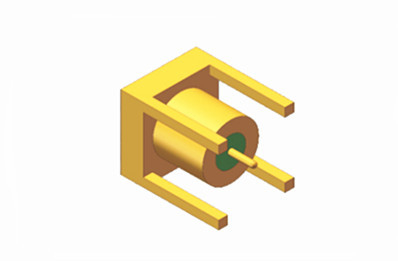

                                           DC 40GHz SMP 男性PCBマウント RFコネクタプラグ 4本脚 CE ROHS証明書 0

仕様

電気特性
阻力 50Ω
周波数範囲 DC~40GHz
定位電圧 170VRMS*
断熱抵抗 ≥2000MΩ
ダイレクトリック 電圧抵抗  500VRMS*
中心抵抗 外導体 通常≤2.5mΩ,密封≤4mΩ
  中央導体 通常≤6mΩ,密封≤26mΩ
VSWR    DC~18GHz 18~26.5GHz 26.5~40GHz
ストレート ≤125 ≤13 ≤15
右角 ≤13
アダプター ≤12 ≤13 ≤15
ほか ≤13
材料と機械特性
中央指揮者 男性 Sn-P 青銅,黄金塗装
  女性 ベリリウムブロンズ,金製
弾性接触 ベリリウムブロンズ 黄金製
シェルおよび他の金属部品 銅 ステンレス 黄金塗装 消化
隔熱器 ガラスのシンタリング/PTFE/PEI
密閉型製品の漏れ率 1.01325×10-3Pa·cm3/s

* 海面上限
特徴 と 益
SMPコネクタは,非常に保護された,非常に小さな相互接続です.通常は小型化高周波同軸モジュールやアンテナなどの高速データ処理用に使用される非常に小さなインターコネクトSMPコネクタは,コンパクトな設計により,RF/マイクロ波アプリケーションで密度の高いパッケージングを容易にするために広く使用されています.

申請


1RF/マイクロ波アプリケーションでは,SMPコネクタは,コアキシアルケーブルと回路板を接続するために一般的に使用されます.SMPコネクタは無線通信で広く使用されていますレーダー,衛星通信,テストと測定,その他の分野.

2SMPコネクターは,超音波装置,MRI装置など,医療機器にも一般的に使用されています.SMP コンネクタ は,高周波 の 信号 を 送信 する ため に,ケーブル や 回路 板 を 接続 する ため に 用い られ ます.

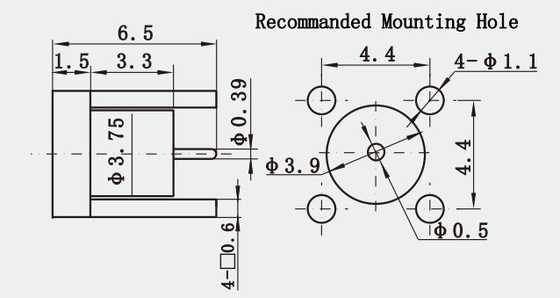

詳細な図
DC 40GHz SMP 男性PCBマウント RFコネクタプラグ 4本脚 CE ROHS証明書 1



対応する負荷は,あなたのニーズに応じてカスタマイズする必要がありますので,あなたは私たちに問い合わせを送信するときに,次の要件を提供してください:

必要な周波数帯です
*電力の必要性
*コネクタタイプ
*ご希望の特殊要件 (VSWR,温度,サイズなど)
